Pre časté používanie príkazov pre kótovanie je paleta nástrojov Kóty v
štandardne nastavenom prostredí umiestnená na pravej strane pracovnej plochy.
Vytvorené kóty môžeme dodatočne v programe ZWCAD ľubovoľne upravovať.
obr. 7-1
 Priama
kóta - pre vodorovné a zvislé kótovanie.
Šikmá kóta - pre šikmé kótovanie.
Dĺžka oblúka - pre kótovanie oblúkov.
Staničná kóta - pre staničné kótovanie.
Polomer - pre kótovanie polomerov.
Zalomená kóta - pre kótovanie kružníc, ktorých stred leží mimo výkresu.
Priemer - pre kótovanie priemerov kružníc. Uhol
- pre kótovanie uhlov.
Rýchle kótovanie - vybraný objekt okótuje kompletne.
Od základne - pre kótovanie od spoločnej základne.
Reťazová kóta - pre vytváranie nadväzujúcich priebežných kót.
Priestor rozmeru - pre rýchle usporiadanie pozícií kót.
Rýchly odkaz - pre vytváranie popisov s odkazovou čiarou.
Tolerancia - pre vkladanie tolerancií a symbolov pre tolerancie.
Stredová značka - pre vykreslenie stredu kružnice.
Kontrolná - pre kontrolné kóty rozmerov dĺžok a uhlov.
Zalomená priama - pre zalomenie kótovacej čiary.
Sklopiť - pre sklopenie kót o zadaný uhol.
Editácia kóty - pre natočenie, alebo sklopenie textu kóty.-
Editácia textu kóty - pre úpravy dĺžky vynášacích čiar a polohy textu
kóty.
Prepísať - pre editovanie kótovacích premenných.
Aktualizácia kót - pre aplikovanie aktuálneho štýlu pre vybrané kóty.-
- Voľba aktuálneho kótovacieho štýlu.
Kótovací štýl - pre úpravy aktuálneho a tvorbu nového kótovacieho štýlu.

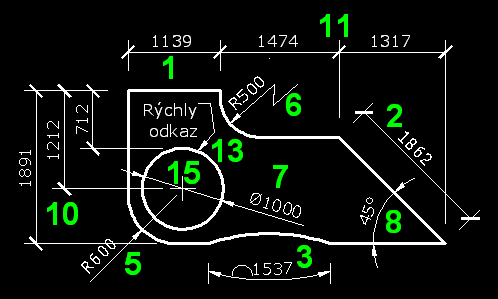

Ukážka použitia rôznych druhov kót.
obr. 7-2
Pri kótovaní objektu /obr. 7-2/ bol použitý kótovací štýl M50 - R
pre kótovanie kružnice, uhla, zaoblení a oblúka. Na kótovanie
ostatných objektov bol použitý kótovací štýl M50.

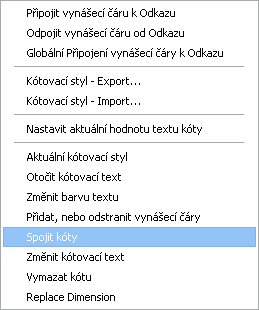

 Okrem palety
nástrojov Kóty ponúka program ZWCAD nástroje pre kótovanie aj v ponuke
Express /Menu - Express - Kóty - Spojit kóty/ obr. 7-3.
obr. 7-3
 Preštudujte
 Menu - Nápověda - Průvodce
užívatele - Kóty a tolerance - Přehled kótování.
Výukové videá
- Menu - Nápověda - Výukové videa - karta Vyhledávat -
Zadejte hledané klíčové slovo: dimension
- Názvy videí ktoré obsahujú kľúčové slová sú zvýraznené na
modro.
- Tlačidlom PLAY spustite video.
 Zadanie úlohy
- Nakreslite a okótujte objekt podľa obr. 7-2. Riaďte sa výzvami programu
ZWCAD v príkazovom riadku.
