V programe ZWCAD môžeme pri kótovaní kružníc kótovať ich polomer a priemer.
Pri kótovaní oblúkov ich dĺžku.
Kóta polomeru
 , priemeru
a dĺžky oblúka
 .
Postup pri vytváraní kót polomeru, priemeru a oblúka je takmer rovnaký:
- Skontrolujte aktuálny kótovací štýl
na palete nástrojov Kóty, alebo Styly.
Skontrolujte nastavenie výnimky pre kótovanie polomeru a priemeru
/kapitola 7.1. Nastavenie výnimky kótovacieho štýlu obr. 71-13/.
- Spustite príkaz Rádius
, Průměr
alebo Oblouk
na
paneli nástrojov Kóty.
- Na výzvu Vybrat oblouk nebo kružnici
klepnutím do bodu 1 obr. 74-1 označíme oblúk alebo kružnicu.
obr. 74-1.
- Pri posune myši sa kóta vykresľuje. Klepnutím do bodu 2 obr. 74-1 určíme polohu
textu kóty.
- Kóta sa vykreslí a príkaz sa ukončí.
 Preštudujte
 Menu - Nápověda - Průvodce
užívatele - Kóty a tolerance - Tvorba kót poloměrů.
Výukové videá: Menu - Nápověda - Výukové videa - karta Obsah -
Movies - Dimensions:
- Create Radial Dimensions
- Creates Diameter Dimensions
- Creates Arc Length Dimension
 Zadanie úlohy

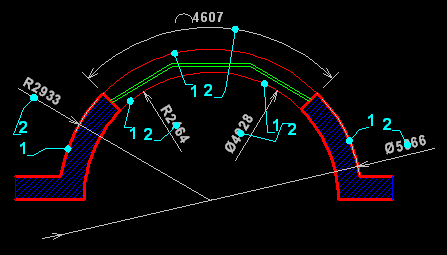

Vyskúšajte si kótovanie kružníc a oblúkov /obr. 74-1/.
