Dôležitú súčasť výkresu tvoria texty. Program ZWCAD obsahuje efektívne
nástroje pomocou ktorých môžeme vkladať texty a nastavovať ich vzhľad /popisy,
tabuľky rozpisky, odkazy, kóty,.../.
- Na tvorbu jednoriadkových krátkych textov slúži v programe ZWCAD
riadkový text
 .
- Na tvorbu dlhších poznámok so zložitejším formátovaním použijeme
odstavcový text
 .
- Na viacnásobné použitie definovaného vzhľadu textu použijeme
užívateľské štýly textu
 .
Panel nástrojov Text si môžeme zobraziť /Menu - Zobrazit - Panely
nástroju - karta Toolbary - Text/ obr. 5-1.
obr. 5-1
Pri zadávaní textov sa po prvý krát musíme venovať mierke výkresu.
Výška textu závisí od mierky v ktorej budeme výkres tlačiť aby sme
dodržali normy a čitateľnosť výkresu. Vzhľadom na to, že výkres kreslíme
v skutočných rozmeroch, musíme aj veľkosť textu prepočítať do skutočných
rozmerov. Doporučená najmenšia veľkosť textu vo výkrese je 2,5
mm. My budeme tlačiť v mierke 1:50 aby sme mohli celý výkres
obytnej bunky vytlačiť na tlačiarni vo formáte A4. Aby výška textu pri
tlači v mierke 1:50 bola presne 2,5 mm, musíme zadať vo výkrese výšku
textu 125 mm /2,5 x 50/.
Tabuľka pre zadanie veľkosti textu vo výkrese pre vybrané mierky a vybraté
požadované veľkosti písma na vytlačenom výkrese.
| Výška textu po vytlačení |
M=1:100 |
M=1:50 |
M=1:10 |
| text 2,5 mm |
250 |
125 |
25 |
| text 3 mm |
300 |
150 |
30 |
| text 4 mm |
400 |
200 |
40 |
| text 5 mm |
500 |
250 |
50 |
| text 6 mm |
600 |
300 |
60 |
Štýl textu
Pomocou štýlu textu definujeme vzhľad textu. O aktuálnom štýle textu pri
kreslení nás informuje paleta nástrojov Styly /Menu - Zobrazit - Paleta
nástroju...- Styly/ obr. 5-2.
obr. 5-2

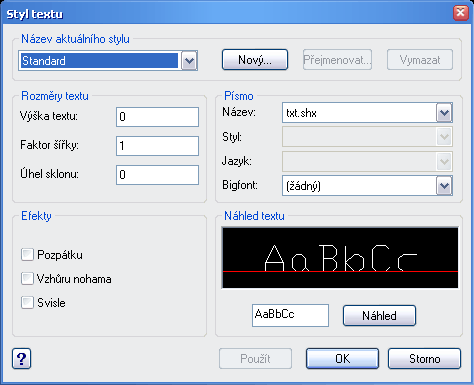

1. Nový štýl textu vytvoríme v okne Styl textu /Menu - Formát -
Písmo..., alebo klepnutím na ikonu
na palete nástrojov Styly/ klepnutím na tlačidlo Nový... obr. 5-3.
obr. 5-3

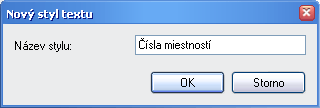

2. Otvorí sa okno Nový styl textu obr. 5-4.
obr. 5-4

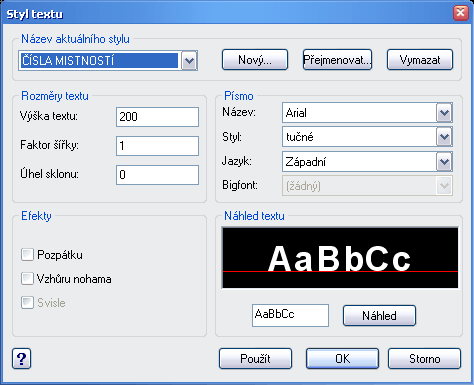

3. Zadáme názov nového štýlu a v okne Styl textu nastavíme
požadované parametre nového štýlu textu podľa obr. 5-5.
obr. 5-5
4. Skontrolujeme vzhľad nového
štýlu textu v náhľade /jeho výška po vytlačení v mierke 1:50 bude 4 mm/ a potvrdíme tlačidlom
Použít.
5. Uzavretím
dialógu tlačidlom OK je nový štýl textu nastavený ako aktuálny a
pripravený na použitie.
 Poznámky
- Pri použití riadkového textu je hrúbka čiary
písma závislá na priradenej hrúbke čiary /Tloušťka čáry/ vo vlastnostiach
objektu obr. 42-1.
- Ak parameter pre výšku textu nastavíme na 0, musíme výšku textu zadávať
vždy pri vytváraní textu.
