V oblasti pozemného staviteľstva používame aj ďalšie typy kót a popisov ako
napríklad bubliny okien a dverí, výškové kóty v pôdoryse a v reze. Pre
vytváranie týchto kót nemá samotné jadro programu ZWCAD špeciálne príkazy.
Špeciálne kóty a značky budeme kresliť pomocou existujúcich príkazov Napríklad
bublinu s popisom dverí musíme vytvoriť pomocou úsečky, kružnice a textu. V
kapitole 9 sa z takýchto objektov naučíme vytvárať bloky, čím sa práca pri
kreslení rozsiahlejších výkresov zefektívni. Dodávateľ TECHSOFT s.r.o.
však ponúka špecializované nadstavby pre rôzne profesie použitia programu ZWCAD
v praxi. Kompatibilita systémov AutoCAD a ZWCAD dáva ďalšie možnosti použitia
databáz nakreslených objektov a parametrických blokov.
Príklad 33 - samostatné opakovanie

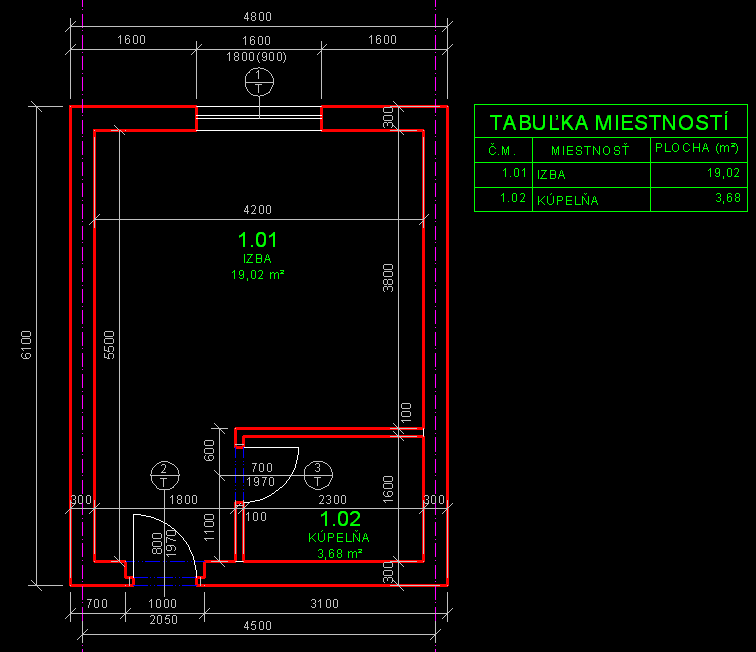

Doplňte ďalšie kóty a popisy podľa obr. 76-1
obr. 76-1
- Otvorte výkres pr33.dwg a nastavte
štandardné prostredie.
- Doplňte ďalšie kóty a popisy podľa podľa postupov uvedených v
predchádzajúcich kapitolách.
- Uľahčite si prácu príkazmi Kopíruj a Prepísanie textu.
- Porovnajte výsledok s obr. 76-1 a uložte súbor.
 Zadanie úlohy
- Vytvorte novú hladinu Kóty-R a vypnite pôvodnú hladinu Kóty.
- Preštudujte si príkaz Rychlé kótování
 .
- Okótujte objekty výkresu pomocou príkazu Rychlé kótování
v hladine Kóty-R.
- Upravte nedokonalosti rýchleho kótovania.
- Porovnajte výsledok s obr. 76-1.
