4.3. Hladiny - vzorové príklady


Príklad 24

Vytvorenie a použitie novej hladiny.

Vytvorte novú hladinu s názvom Nad rovinou rezu, nastavte jej vlastnosti /farbu, typ, hrúbku čiary/ a nakreslite v nej nový prah dverí nad rovinou rezu obr. 43-1.
  1. Otvorte výkres pr24.dwg a nastavte štandardné prostredie.
  2. Vytvorenie novej hladiny - vytvorte hladinu s názvom Nad rovinou rezu.
  3. Nastavte vlastnosti hladiny Nad rovinou rezu:
    • Barva - modrá
    • Typ čáry - ICAD_ISO12W100
    • Tloušťka čáry - Default štandardne nastavená na 0,25 mm.
  4. Zmazanie starých úsečiek - spustite príkaz orež , klepnite na hranice orezania obr. 43-1 a stlačte Enter - úsečky sa zobrazia čiarkovane.
    Klepnite na orezávané objekty - úsečky sa orežú.
  5. Vytvorenie nových úsečiek - skontrolujte, či hladina Nad rovinou rezu je aktuálna. Spustite príkaz  úsečka a nájdite body 1 a 2 prvej a body 3 a 4 druhej úsečky uchopením /druhú úsečku môžete vytvoriť aj príkazmi kopíruj ,  ekvid , alebo editáciou pomocou uzlových bodov/.


obr. 43-1

Presun objektu medzi hladinami.

  1. Vyberte objekt, ktorý chcete presunúť a v paneli nástrojov Vlastnosti objektov obr. 41-1 sa zobrazí názov hladiny v ktorej je objekt umiestnený. Klepnutím na rozbaľovaciu ponuku sa zobrazí zoznam všetkých hladín vo výkrese.
  2. Klepnite na názov hladiny, do ktorej chcete objekt premiestniť.
    Ak má objekt nastavené vlastnosti ByLayer, preberie vlastnosti z hladiny, do ktorej bol premiestnený.
  3. Zrušte označenie objektu klávesom Esc.


Príklad  25

Presunutie objektu z jednej hladiny do druhej hladiny.

Vytvorte novú hladinu s názvom Osi, nastavte vlastnosti hladiny a premiestnite do nej priamky z hladiny 0 podľa obr. 43-2.


obr. 43-2

  1. Otvorte výkres pr25.dwg a nastavte štandardné prostredie.
  2. Vytvorenie novej hladiny - vytvorte hladinu s názvom Osi.
  3. Nastavte vlastnosti objektov hladiny Osi:
    • Barva - fialová
    • Typ čáry - ICAD_ISO10W100
    • Tloušťka čáry - Default
  4. Premiestnenie priamok - klepnutím vyberte postupne priamky v osách stien obr. 43-2, priamky zostanú označené.
    V rozbaľovacom paneli nástrojov Vlastnosti objektu klepnite na hladinu Osi, priamky sa prenesú a preberú vlastnosti hladiny Osi. Označenie priamok zrušte klávesom Esc.


Skrytie, uzamknutie, zmrazenie a zmena farby hladiny.

Všetky úkony s hladinami robíme v dialógovom okne Správce vlastností hladin .
Skrytie, zmrazenie, uzamknutie a zmenu farby hladiny je rýchlejšie vykonať v rozbaľovacom paneli nástrojov Vlastnosti objektov.

Klepnutím na ikonu vlastnosti objektu v rozbalenom paneli nástrojov Vlastnosti objektu môžeme vybranú vlastnosť aktivovať, deaktivovať, alebo zmeniť. Ikony vlastností hladiny slúžia ako prepínače.

Vybranú hladinu vymažeme klávesom DEL, tlačidlom Vymazat alebo klepnutím na tlačidlo Vymazat v dialógovom okne Správce vlastností hladin .

Zmazať môžeme len hladinu, ktorá nie je aktívna a neobsahuje žiadne objekty alebo odkazy. Pred mazaním je nutné všetky objekty a odkazy odstrániť, pomocou príkazu Menu - Soubor - Pomůcky - Čisti .


Zadanie úlohy

  • V cvičnom výkrese presuňte objekty zo všetkých hladín do hladiny 0.
  • Odstráňte z výkresu všetky prázdne hladiny.
  • Precvičte si dôsledky príkazu Čisti na cvičnom výkrese.

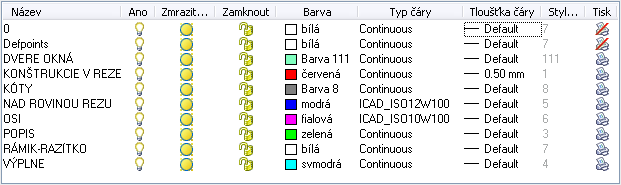

  • Vytvorte pôvodné hladiny a priraďte pôvodné vlastnosti hladinám podľa obr. 43-3.


obr. 43-3


Príklad  26

Príkazy na kreslenie a úpravy objektov si zopakujeme nakreslením okna a vstupných dverí do pôdorysu z príkladu 25 obr. 43-2.


obr. 43-4


obr. 43-5


obr. 43-6


obr. 43-7


obr. 43-8


obr. 43-9


obr. 43-10

 Vytvorte novú hladinu s názvom Konštrukcie v reze, nastavte vlastnosti hladiny a dokreslite okno a vstupné dvere obr. 43-4.
  1. Otvorte výkres pr26.dwg a nastavte štandardné prostredie.
  2. Vytvorenie novej hladiny - vytvorte hladinu s názvom Konštrukcie v reze podľa Postupu pri tvorbe novej hladiny.
  3. Nastavte vlastnosti hladiny Konštrukcie v reze:
    • Barva - červená
    • Typ čáry - Continuous
    • Tloušťka čáry - 0,5 mm
  4. Okno:
    • Spustite príkaz  úsečka a pomocou trasovania od bodu 1 a uchopením kolmice nakreslite jedno ostenie. Druhé ostenie môžete vytvoriť pomocou príkazov úsečka , kopíruj , ekvidistanta , alebo editáciou pomocou uzlových bodov obr. 43-5.
    • Pomocou príkazu orež odstráňte hrany okna obr. 43-6.
    • Obvodové čiary nosných stien premiestnite do hladiny Konštrukcie v reze.
    • Nastavte aktuálnu hladinu hladinu 0 a pomocou príkazu úsečka dokreslite pôdorys okna obr. 43-4.
  5. Úprava priečok:
    • Pomocou príkazu orež vyčistite napojenie priečky a nosnej steny, orezávajúce hrany sú obvodové čiary priečky. obr. 43-7.
    • Obvodové čiary priečky vrátane ostenia dverí premiestnite do hladiny Konštrukcie v reze.
    • Dokreslite tenké plné čiary v hladine 0 do napojenia priečky a nosnej steny obr. 43-8.
  6. Dvere:
    • Nastavte aktuálnu hladinu Konštrukcie v reze.
    • Pomocou príkazu křivka nakreslite ľavé ostenie dverí. Prvý bod krivky zadajte trasovaním od vnútorného rohu miestnosti obr. 43-9.
    • Pravé ostenie nakreslite pomocou príkazu zrcadli , os zrkadlenia nájdite uchytením polovice vnútornej úsečky nosnej steny obr. 43-9.
    • Pomocou príkazu orež odstráňte hrany dverí. Orezávacie hrany zadajte krivky ostenia dverí.
    • Nastavte aktuálnu hladinu Nad rovinou rezu.
    • Príkazom úsečka dokreslite hrany dverí.
    • Nastavte aktuálnu hladinu hladinu 0.
    • Príkazom úsečka dokreslite krídlo dverí dĺžky 800 mm.
    • Príkazom oblouk - Střed, počátek, konec dokreslite oblúk dverí.
    • Porovnajte výsledok s obr. 43-10 a uložte súbor.

    Ak sa mierka typov čiar nezobrazujú správne obr. 43-10, zobrazte si detaily v okne Správce typú čar /Menu - Formát - Typ čáry.../ a skontrolujte nastavenie parametrov Globální měřítko /15/ a Aktuální měřítko objektu /1/.


Zadanie úlohy


obr. 43-11
  • Obr. 43-11 odkazuje na výkres pôdorysu 1.NP rodinného domu.
  • Stiahnite si tento súbor do Dokumentov a otvorte v programe ZWCAD.
  • Vytvorte si kópiu výkresu s názvom 1np_cvičenie.dwg.
  • Vypnite /nezmažte/ všetky vrstvy okrem vrstvy 0 a základný pôdorys.
  • Vytvorte nové vrstvy do ktorých kreslite, kopírujte, upravujte objekty.
  • Porovnajte vytvorené objekty v nových hladinách s pôvodnými.

Medzi výkresmi sa môžete pri kreslení prepínať cez:
Menu - Okno - 1np.dwg / 1np_cvičenie.dwg.


obr. 43-12

  • Klepnutím na obr. 43-12 si prezrite ponuku bytov a z katalógu bytov si vyberte byt.

  • V programe ZWCAD nakreslite a upravte pôdorys bytu podľa svojich predstáv.
