3.14. Príkazy na kreslenie ďalších objektov /oblouk , bod /.


Kruhový oblúk

Príkaz Oblouk umožňuje kresliť oblúky na základe rôznych parametrov obr. 314-1. Štandardne je nastavené pomocou troch bodov. My budeme častejšie kresliť oblúky pomocou stredu, počiatku a konca.

  1. Menu - Kresli - Oblouk - Střed, počátek, konec.
  2. Ikona Oblouk na paneli nástrojov Kresli.
  3. Príkaz: ARC
  4. Príkazová skratka: A
  5. Menu - Nápověda - Výukové videá - Modify Objects - Creates an arc - PLAY


obr. 314-1


 Preštudujte

Kreslení oblouků str. 67
Kreslení

Použitie príkazu Oblouk si ukážeme pri kreslení dverí v príklade 22.


Príklad 22

Nakreslite dvere podľa obr. 314-2.


obr. 314-2

  1. Otvorte výkres pr22.dwg a nastavte štandardné prostredie.
  2. Spustite príkaz úsečka , presuňte kurzor do bodu 0 a pomaly posúvajte dole až sa zobrazí trasovacia čiara, zadajte 250, druhý bod nájdite uchytením kolmo na druhej stene priečky.
  3. Druhú úsečku ostenia dverí môžete nakresliť príkazmi úsečka, kopie, ekvid alebo zrcadli.
  4. Spustite príkaz kopie , vyberte úsečku, klepnite - na polohe referenčného bodu nezáleží,  posúvajte kurzor dole, keď sa zobrazí trasovacia čiara zadajte 700 a stlačte Enter. Úsečka sa skopíruje.
  5. Nakreslite úsečku 700 mm tvoriacu krídlo dverí pomocou trasovania.
  6. Spustite príkaz oblouk  s voľbou Střed, počátek, konec.
  7. Zadajte body 1, 2, 3 pomocou uchopenia klepnutím v poradí obr. 314-3, oblúk sa vykreslí.
  8. Porovnajte výsledok s obr. 314-2 a uložte súbor.

    obr. 314-3

Nezabudnite že koncový bod oblúka /kladné uhly/ zadávame proti smeru hodinových ručičiek.


Bod

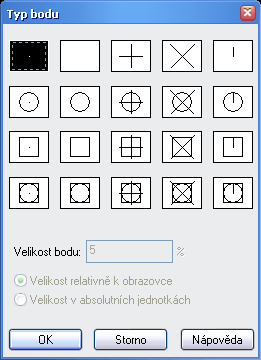

V programe ZWCAD môžeme kresliť aj jednotlivé body, ak potrebujeme ich viditeľnosť zvýšiť, môžeme zobrazovanie bodov nastaviť v okne Typ bodu /Menu - Formát - Styl bodu... obr. 314-4./

  1. Menu - Kresli - Bod.
  2. Ikona Bod na paneli nástrojov Kresli.
  3. Príkaz: POINT
  4. Príkazová skratka: po
  5. Menu - Nápověda - Výukové videá - Modify Objects - Creates a point or multiple points - PLAY


obr. 314-4

V ponuke pre kreslenie bodov sa nachádzajú aj ďalšie dva príkazy:

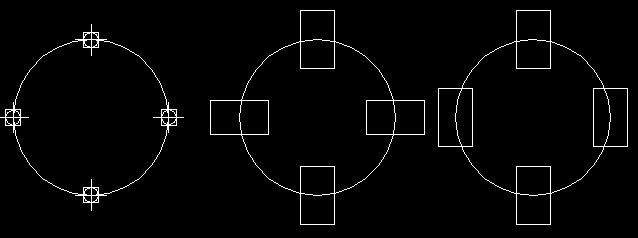

Dělit na úseky
Umožňuje vytvoriť pravidelne rozmiestnené body, alebo bloky po dĺžke objektu.
Menu - Nápověda - Výukové videá - Modify Objects - Places evenly spaced point objects or blocks along the length or perimeter of an object - PLAY


obr. 314-5

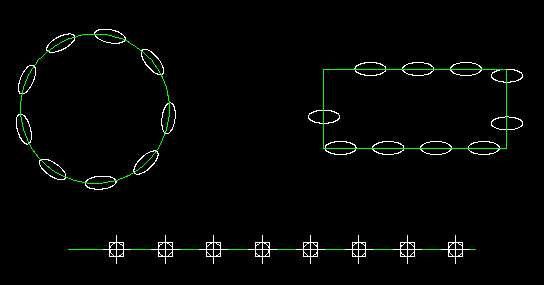

Dělit v Měřítku
Umožňuje rozdeliť objekt na zadaný počet úsekov rovnakej dĺžky.
Menu - Nápověda - Výukové videá - Modify Objects - Places point objects or blocks at measured intervals on an object - PLAY


obr. 314-6


Zadanie úlohy

  • Nakreslite ľavé dvere 800 mm otvorené pod uhlom 60°.
  • Rozdeľte kružnicu na 6 úsekov rovnakej dĺžky.
