1.3. Nový výkres

Otvorenie nového výkresu je podmienené výberom šablóny. Šablóna výkresu je súbor s koncovkou dwt v ktorom si užívateľ môže nastaviť požadované parametre výkresu, šablóna definuje užívateľov štandardný výkres. Jedná sa najmä o prednastavenie názvov hladín, kótovacích štýlov, jednotiek a medze výkresu.

Nastavenie základných parametrov štandardného výkresu

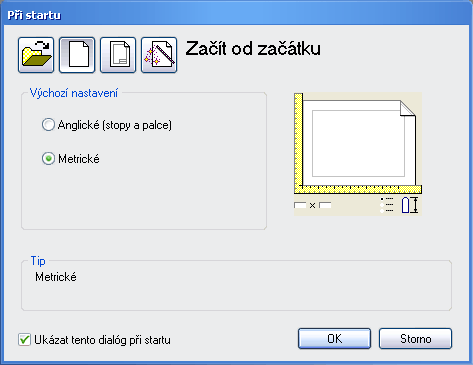

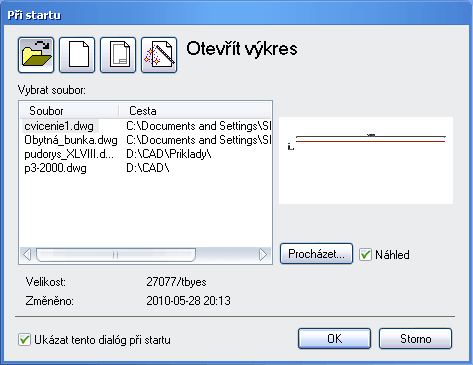

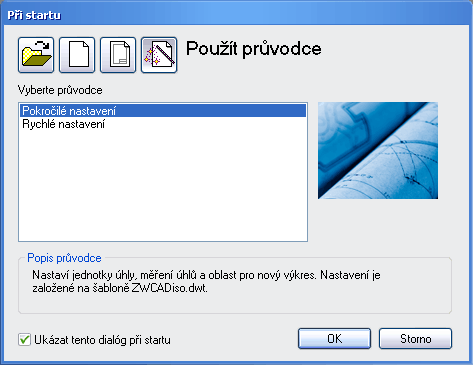

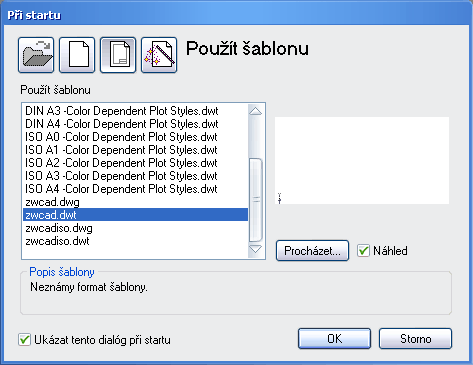

Počiatočné nastavenie štandardného výkresu môžeme nastaviť po štarte programu ZWCAD v okne Při startu pomocou sprievodcu obr. 1-3-1,2,3,4. Možnosť spustiť sprievodcu nastavením štandardného výkresu, alebo použiť štandardnú šablónu /zwcadiso.dwt/ je k dispozícii vždy po otvorení nového výkresu.

obr. 1-3-1	obr. 1-3-2
obr. 1-3-3	obr. 1-3-4

Nastavenie rozšírených parametrov štandardného výkresu

ZWCAD obsahuje niekoľko súborov výkresových šablón vrátane šablón, ktoré vyhovujú normám ANSI, DIN a ISO. Súbor výkresovej šablóny /štandardný výkres/ obsahuje preddefinované nastavenia, normy a definície, ktoré spĺňajú používané normy a požiadavky. Súbor zwcad.dwt je štandardná šablóna, z ktorej budeme vychádzať pri vytváraní štandardného výkresu vzor-M50.dwt. Štandardný výkres vzor-M50.dwt obsahuje definované nastavenia a základné prvky výkresu:

Kresliace jednotky a presnosť /Menu - Formát - Jednotky.../
Krok, raster, uchopenie objektov, polárne trasovanie /Menu - Nástroje - Nastavení kreslení.../
Hladiny /Menu - Formát - Hladina.../
Kótovacie štýly /Menu - Formát - Kótovací styl.../
Štýly textu /Menu - Formát - Písmo.../
Typy a hrúbky čiar /Menu - Formát - Typ čáry.../
Štýly vykresľovania
Rohové razítko, rámčeky, logá

Súbor výkresovej šablóny vytvoríme uložením výkresu s príponou dwt.

Príklad 1

Archivácia a obnovenie užívateľských nastavení programu ZWCAD.

Vo väčšine prípadov neuváženej zmeny nastavenia parametrov štandardného výkresu a štandardného prostredia nie je efektívne preinštalovať program, ale načítať uložené súbory z archívu. Postup pri archivácii a obnovení užívateľských nastavení programu ZWCAD si ukážeme pri riešení nasledovných úloh:

1. Uložte aktuálne nastavenie parametrov štandardného výkresu a štandardného prostredia do archívu.
2. Obnovte aktuálne nastavenia parametrov štandardného výkresu a štandardného prostredia nastaveniami z archívu moja_sablona.dwt a moj_profil.arg.

1. Uloženie štandardného výkresu:
/Menu - Súbor - Uložit jako...- Soubor šablony výkresu (dwt) moja_sablona.dwt/

Uložit do: Môj archív
Uložit jako: Soubor šablony výkresu (dwt)
Název: moja_sablona.dwt
Tlačidlom Uložit uložte súbor do archívu

Uloženie štandardného prostredia - profilu:
/Menu - Nástroje - Možnosti...- karta Profily, tlačidlo Exportovat...- moj_profil.arg/

Uložit do: Môj archív
Název: moj_profil.arg
Uložit jako: *.arg
Tlačidlom Uložit uložte súbor do archívu.

2. Otvorenie nového výkresu použitím šablony:
/Menu - Soubor - Nový...- Použít šablonu - moja_sablona.dwt/

Oblast hledání: Môj archív
Název: moja_sablona.dwt
Soubory: *.dwt
Tlačidlom Otevřít načítajte súbor z archívu.

Obnova nastavenia stránky zo šablony:
/Menu - Vložit - Rozvržení - Rozvržení ze šabnony...- moja_sablona.dwt/

Obnova nastavenia štandardného prostredia:
/Menu - Nástroje - Možnosti...- karta Profily, tlačidlo Importovat...- moj_profil.arg/

Oblast hledání: Môj archív
Název: moj_profil.arg
Soubory: *.arg
Tlačidlom Otevřít načítajte súbor z archívu.

Po načítaní súborov moja_sablona.dwt a moj_profil.arg z archívu sú nastavenia štandardného výkresu a štandardného prostredia obnovené.

Naštudujte

Práce v ZwCADu str.18-23
Základní informace

Zadanie úlohy

Preštudujte si parametre nastavení Menu - Formát - / Hladina..., Kótovací styl..., Jednotky..., Meze výkresu /.
Nastavte užívateľské parametre výkresu tak, aby spĺňali normy pre konštrukciu v staviteľstve.
Uložte výkres ako šablónu - štandardný výkres s koncovkou dwt.
