9.2 Vloženie bloku do výkresu

Vložením bloku do výkresu sa vytvorí referencia na blok, ktorej umiestnenie, mierku a otočenie môžeme určiť.

Bloky sa vždy ukladajú do aktuálneho výkresu. Blok môžeme do výkresu opakovane vkladať, alebo prenášať do iných výkresov. Ukážeme si možnosť opakovaného vkladania bloku do výkresu v ktorom bol blok vytvorený. Prenášanie blokov medzi výkresmi si ukážeme v kapitole 11.

1. Spustite príkaz Vložit blok na paneli nástrojov Kresli, alebo skratkou i v príkazovom riadku.

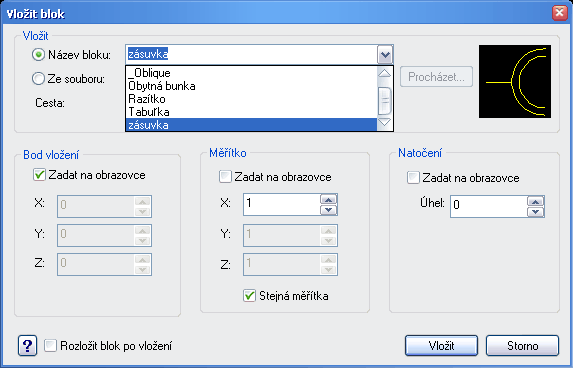

2. V dialógovom okne Vložit blok klepnite na rozbaľovaciu ponuku Název bloku. V zozname všetkých blokov vytvorených vo výkrese vyberte požadovaný blok obr. 92-1.


   obr. 92-1

3. Úpravy bloku pred vložením do výkresu:
   • Zadanie uhlu natočenia /proti smeru hodinových ručičiek/ štandardne 0.
   • Zadanie Mierky zobrazenia v ose X, Y, Z štandardne 0, 0, 0.
   • Zadanie Bodu vloženia necháme začiarknuté, lebo súradnice umiestnenia referenčného bodu budeme zadávať vo výkrese.
4. Zadané parametre bloku potvrdíme tlačidlom OK, dialóg sa skryje.
5. Určite polohu bodu /Referenčného bodu bloku vo výkrese./ uchytením, alebo trasovaním obr. 92-2.


   obr. 92-2

6. Dvojklikom skontrolujte vložený blok vo výkrese a uložte súbor.

Príklad 36 - vloženie bloku

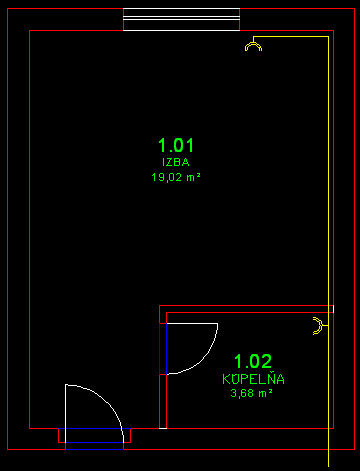

Nakreslite krivku symbolizujúcu elektrický rozvod a pripojte k nej bloky ako symboly zásuviek podľa obr. 92-3.

obr. 92-3

1. Otvorte výkres pr36.dwg a nastavte štandardné prostredie.
2. Začiarknite uchopovanie Nejblíže /Menu - Nástroje - Nastavení kreslení - Nejblíže/.
3. Nastavte aktuálnu hladinu Elektrorozvody.
4. Vypnite zobrazovanie hrúbky čiary tlačidlom TLČ na lište Kresliace pomôcky /obr. 23-1/.
5. Nakreslite krivku elektrického rozvodu pomocou príkazu Křivka . Presná poloha rozvodu nie je zadaná.
6. Vloženie bloku zásuvky do kúpelne:
   • Klepnite na ikonu Vložit blok na paneli nástrojov Kresli a vyberte blok zásuvka.
   • Do poľa Úhel: zadajte hodnotu 180 a potvrďte dialóg tlačidlom Vložit.
   • Kurzor zobrazujúci symbol zásuvky otočený o 180° presuňte do blízkosti krivky elektrického rozvodu až sa zobrazí uchopovacia značka Nejblíže a klepnite na tlačidlo myši obr. 92-4. Blok sa vloží.


     obr. 92-4

7. Vloženie bloku zásuvky do izby:
   • Klávesom Enter /alebo medzerník/ zopakujeme posledný zadaný príkaz Vložit blok . Blok zásuvky zostal vybraný.
   • V časti dialógu Natočení začiarknite možnosť Zadat na obrazovce a potvrďte dialóg tlačidlom Vložit.
   • Kurzor zobrazujúci symbol zásuvky presuňte do blízkosti koncového bodu krivky elektrického rozvodu v izbe až sa zobrazí uchopovacia značka Koncový a klepnite na tlačidlo myši. Zadajte uhol natočenia bloku myšou a klepnite na tlačidlo myši. Blok sa vloží.
   • Porovnajte výsledok s obr. 92-3 a uložte výkres.

 Preštudujte

Menu - Nápověda - Průvodce užívatele - Sdílení dat mezi výkresy a aplikacemi - Reference jiných výkresových souborů (Xref).
Menu - Nápověda - Výukové videá - Share Data Between Drawings and Applications - Attach and Manage External References - PLAY.
