3.11. Príkazy na úpravy objektov /Zaoblení , Zkosení /.


Zaoblenie

Dve rôznobežky môžeme prepojiť pomocou oblúka, alebo čiary príkazmi Zaoblení , alebo Zkosení .
Príkazy môžeme použiť aj na objekty vytvorené pomocou krivky.

  1. Menu - Modifikace - Zaoblení
  2. Ikona Zaoblení na paneli nástrojov Modifikace.
  3. Príkaz: FILLET
  4. Príkazová skratka: f
  5. Menu - Nápověda - Výukové videá - Modify Objects - Create Fillets - PLAY


Skosenie

  1. Menu - Modifikace - Zkosení
  2. Ikona Zkosení na paneli nástrojov Modifikace.
  3. Príkaz: CHAMFER
  4. Príkazová skratka: cha
  5. Menu - Nápověda - Výukové videá - Modify Objects - Create Chamfers - PLAY

Nastavenie paremetrov pre zaoblenie a skosenie:

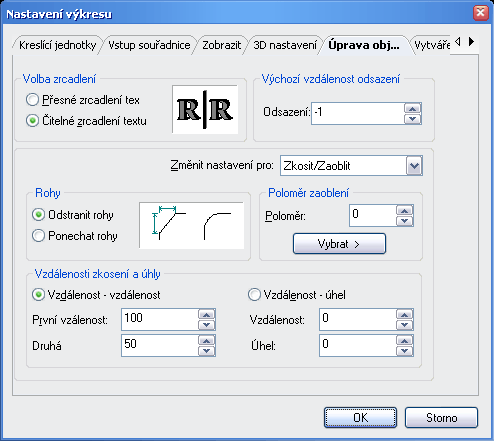

obr. 311-1

Poznámky

  • Poslednú zadanú hodnotu zaoblenia a skosenia si ZWCAD pamätá. Zobrazuje sa v príkazovom riadku aj v poli pre dynamický vstup v zátvorkách. Ak hodnotu nechcete zmeniť, potvrďte ju tlačidlom Enter.

  • Implicitné hodnoty zaoblenia a skosenia si môžeme nastaviť po spustení príkazov Zaoblení alebo Zkosení  zadaním parametra NA /NAstav/ v okne Nastavení výkresu karte Úprava objektu obr. 311-1.
  • Ak pred výberom objektov pre zaoblenie, alebo skosenie zadáte parameter n /nkrát/, príkaz sa neukončí a môžete pokračovať vo výbere ďalších objektov na skosenie alebo zaoblenie.
  • Použitím príkazu Zaoblení s parametrom 0 pri začisťovaní rohov nakreslených objektov si výrazne urýchlite prácu.

Použitie príkazov Zaoblení a Zkosení si ukážeme na úpravách plynového sporáku príklad 19.


Príklad 19

Upravte detaily plynového sporáku podľa obr. 311-2 pomocou príkazov Zaoblení a Zkosení . Využite opakovanie príkazu parametrom n a zadávanie ostrých rohov príkazom Zaoblit s nulovým parametrom.

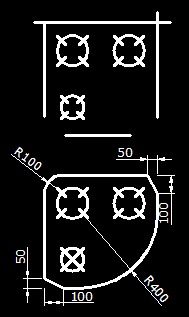

obr. 311-2

  1. Otvorte výkres pr19.dwg a nastavte štandardné prostredie.
  2. Oblúk R400 - spustite príkaz Zaoblení , zadajte r, stlačte Enter, zadajte rádius zaoblenia 400, stlačte Enter, vyberte 1. hranu, 2. hranu.
  3. Oblúk R100 - zopakujte príkaz tlačidlom medzerník, alebo spustite príkaz Zaoblení znova, zadajte r, stlačte Enter, zadajte rádius zaoblenia 100, stlačte Enter, vyberte 3. hranu, 4. hranu.
  4. Skosenia - spustite príkaz Zkosení , zadajte h, stlačte Enter, zadajte prvú vzdialenosť 100, stlačte Enter, zadajte druhú vzdialenosť 50, stlačte Enter, zadajte n, stlačte Enter, vyberte 1. hranu, 2. hranu, 3. hranu, 4. hranu, ukončite príkaz tlačidlom Enter.
  5. Horák - spustite príkaz Zaoblení s parametrom 0, zadajte n, stlačte Enter, vyberte 1. úsečku, 2. úsečku, 3. úsečku, 4. úsečku. Príkaz ukončite tlačidlom Enter.
  6. Porovnajte výsledok s obr. 311-2 a uložte súbor.
