V programe ZWCAD môžeme editovať a ukladať výkresy v rôznych formátoch a verziách.
Štandardné formáty výkresov:
- DWG DraWinG (výkres) je natívny formát súborov (výkresov)
programu AutoCAD spoločnosti Autodesk. Umožňuje ukladať 2D a 3D dáta,
nastavenia výkresu a doplnkové informácie. a ďalších programov (ZWCAD,
IntelliCAD, Caddie).
- DWT je súbor šablóny v ktorom už máte zadefinované niektoré
vlastnosti každého nového výkresu /hladiny, textové štýly, kótovacie štýly,
typy čiar atď. / Súbor DWT je totožný s DWG a odlišuje sa len príponou. To
znamená že ľubovoľnému výkresu DWG môžete prepísať príponu na DWT a je z
neho šablóna a samozrejme to platí aj opačne.
- DXF je výmenná (textová) varianta pre výmenu 2D CAD dát. DXF je
otvorenou verziou DWG formátu, ktorú vyvíja a ponúka neziskové združenie
Open Design Alliance (ODA).
Uloženie súboru výkresu
- Menu - Soubor - Uložit jako...
- V okne - Uložit výkres jako - poli -
Uložit jako zvoľte formát a verziu Výkres AutoCAD 2000 (dwg), aby
sa výkres dal otvoriť aj v starších verziách
programov
 .
Logá
oznamujú,
že v danej verzii programu ZWCAD a AutoCAD
bolo riešenie overené a postup riešenia je analogický.

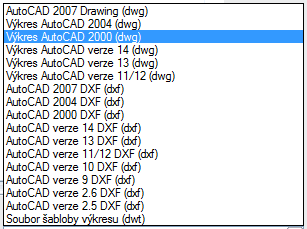

Formáty pre uloženie výkresu.
obr. 1-4-1 |

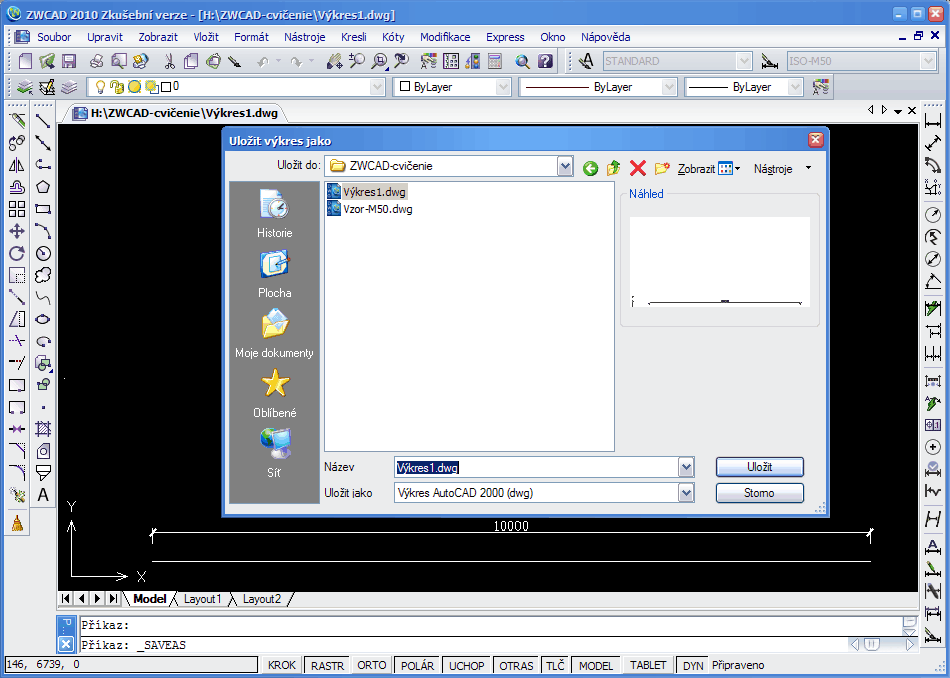

Uloženie súboru výkresu.
obr. 1-4-2 |

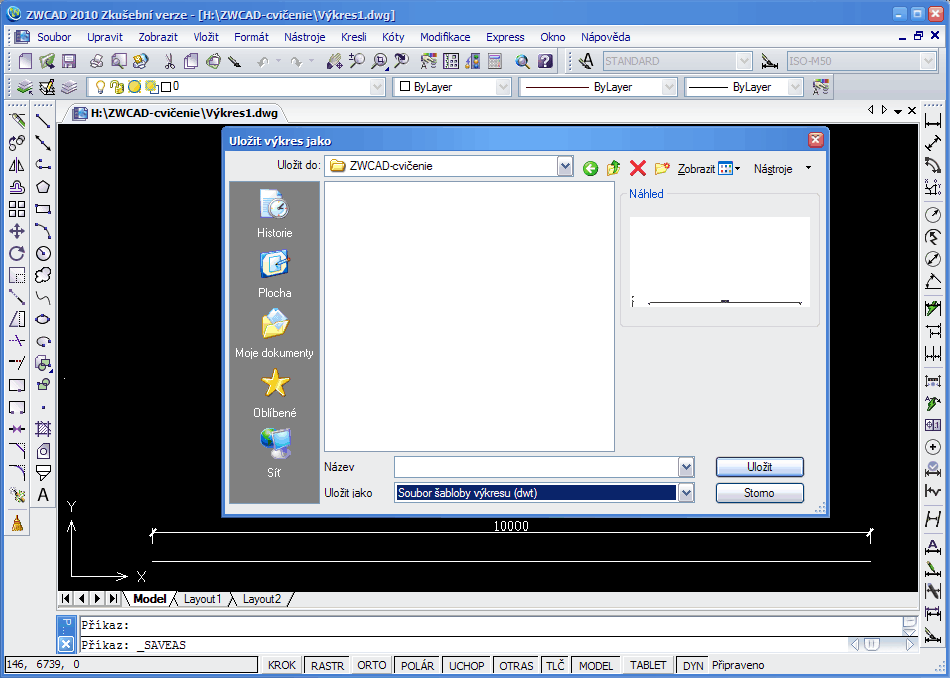

Uloženie súboru šablóny.
obr. 1-4-3 |

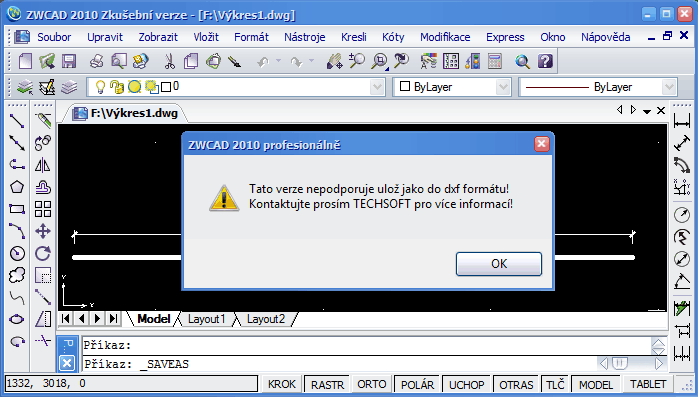

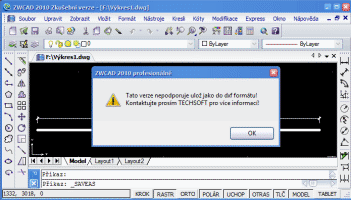

Uloženie súboru pre výmenu 2D CAD dát.
obr. 1-4-4 |
 Preštudujte
 Menu - Nápověda - Průvodce
užívatele - Tvorba a uložení výkresu.
 Menu - Nápověda - Výukové videá -
Start,open,and save a drawing - PLAY
 Zadanie úlohy
-
Uložte svoj výkres vo formáte DWG, DWT a
DXF medzi Dokumenty CAD v počítači a na USB kľúč tak, aby bolo možné na výkrese pokračovať v programoch ZWCAD a AutoCAD od verzie 2000.
-
