10.2 Tlač z výkresového priestoru

Ak potrebujeme na jeden hárok papiera umiestniť rôzne časti výkresu v rôznom zobrazení a v rôznych mierkach, musíme použiť tlač z výkresového priestoru.  Musíme vytvoriť rozvrhnutie /Layout/ s výrezmi obr. 102-1.

obr. 102-1

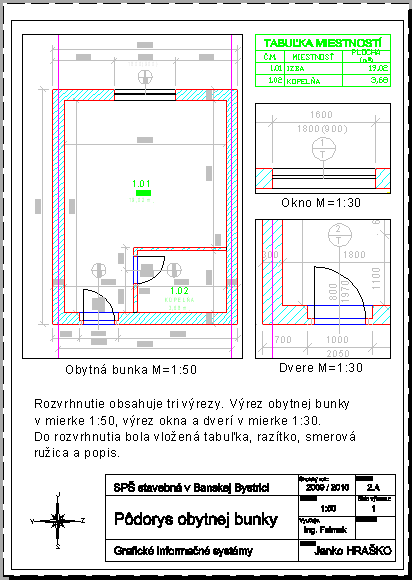

Obr. 102-1 zobrazuje základné možnosti použitia tlače z výkresového priestoru. V modelovom priestore máme pripravený pôdorys obytnej bunky s tabuľkou miestností. Vo výkresovom priestore je pripravené rozvrhnutie s troma výrezmi. Prvý výrez vľavo obsahuje pohľad na pôdorys obytnej bunky v mierke 1:50 bez tabuľky miestností so zmrazenou hladinou Elektrorozvody. Druhý výrez obsahuje detailný pohľad okna v mierke 1:30 a tretí výrez detail vchodových dverí v mierke 1:30. V rozvrhnutí je ďalej dokreslený rámček výkresu, rozpiska, smerová ružica a popisy jednotlivých výrezov. Rámčeky jednotlivých výrezov sú pre tlač vypnuté /sú umiestnené v hladine, ktorá sa netlačí/. Ak dodatočne vykonáme akúkoľvek úpravu pôdorysu v modelovom priestore, zmena sa ihneď prejaví aj vo všetkých výrezoch na rozvrhnutí.

Rozvrhnutie /Layout/

Paleta nástrojov Rc:

obr. 102-2

Rozvrhnutie je list v súbore výkresu definujúci parametre tlače. V jednom výkresovom súbore môžeme mať pripravené ľubovoľné množstvo takýchto návrhov pre tlač, ktoré nazývame rozvrhnutia /Layout/. Pre každé rozvrhnutie definujeme formát, orientáciu papiera, tlačiareň alebo ploter, štýl vykresľovania atď. Na rozvrhnutie umiestňujeme jednotlivé pohľady na výkres, ktoré nazývame Výrezy . Výrez je v podstate upravený pohľad do modelového priestoru z výkresového priestoru. V jednotlivých výrezoch môžeme nastavovať rôzne pohľady a režimy zobrazenia . Každý výrez môže byť v inej mierke a môžu v ňom byť zobrazené rôzne hladiny . Pre tvorbu rozvrhnutia máme na palete nástrojov Rc dva príkazy Nové rozvržení a Rozvržení ze šabnony .

Pri štandardnom nastavení programu ZWCAD sú v každom výkresovom súbore prednastavené dve rozvrhnutia Layout1 a Layout2. Rozvrhnutie sa ukladá spolu s výkresom do súboru výkresu. Medzi modelom a jednotlivými rozvrhnutiami /Layout/ sa prepíname pomocou záložiek v ľavom dolnom rohu okna programu ZWCAD nad príkazovým riadkom. Pomocou prvej záložky Model sa môžeme kedykoľvek vrátiť späť do modelového priestoru, kde výkres vytvárame.

Príkaz Nové rozvržení
pridá ďalší návrh pre tlač s názvom Layoutn, ak nezadáme vlastný názov, ako záložku do okna výkresu. Vytvorené rozvrhnutie môžeme:

• odstrániť
• premenovať
• zmeniť jeho poradie v záložkách
• skopírovať pre ďalšie úpravy obr. 102-3.

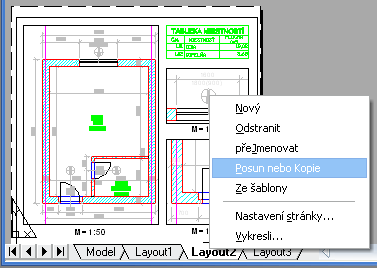

Miestna ponuka /pravý klik nad záložkou Layoutn/.

obr. 102-3

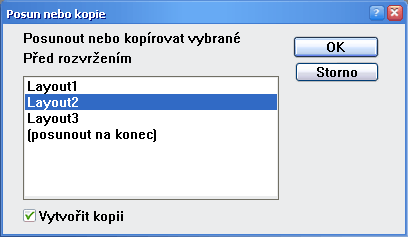

Okno dialógu pre posun alebo kópiu výrezu znázorňuje obr. 102-4.

obr. 102-4

Príkaz Rozvržení ze šabnony
ponúkne načítať do aktuálneho výkresového priestoru rozvrhnutia z iného výkresu uloženého ako šablóna výkresu *.dwt /Ak rozvrhnutia chceme použiť v iných výkresoch, musíme výkres uložiť ako šablónu *.dwt - kapitola 1.4/.

Po klepnutí na záložku niektorého z rozvrhnutí sa zobrazí hárok papiera, na ktorom je čiarkovanou čiarou vyznačená oblasť výkresu, ktorá sa vytlačí. Objekty umiestnené mimo tejto čiarkovanej oblasti sa nevytlačia. Veľkosť tlačiteľnej oblasti je daná typom tlačiarne, alebo plotra.

Na rozvrhnutí /Layout/ je v počiatočnom stave umiestnený len jeden výrez na ktorom je zobrazený celý obsah modelového priestoru podľa aktuálneho zobrazenia.

Postup tvorby rozvrhnutia s jedným výrezom:

1. Klepnite na záložku rozvrhnutia /Layoutn/, ktoré chcete upravovať.

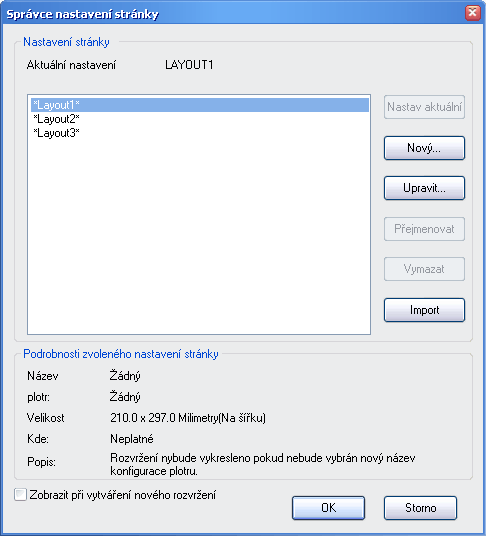

2. Otvorte dialóg Správce nastavení stránky z menu /Menu - Soubor - Správce nastavení stránky.../, alebo pomocou miestnej ponuky /nad záložkou Layout/ obr. 102-5


   obr. 102-5

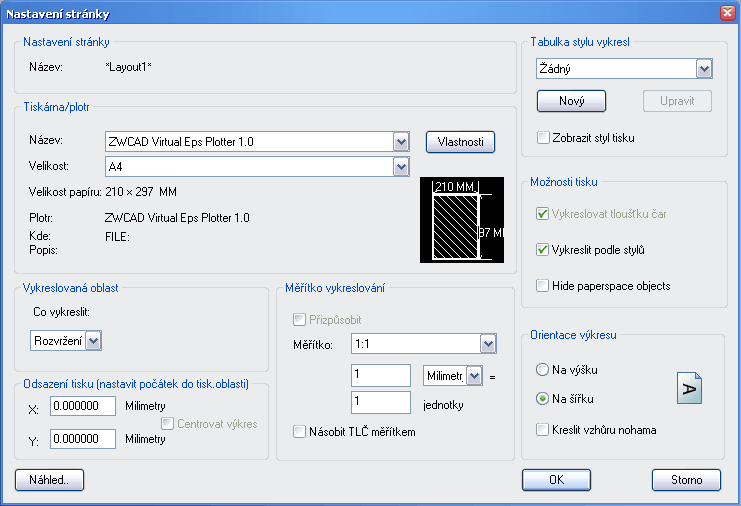

3. Označte rozvrhnutie ktoré chcete upravovať a klepnite na tlačidlo Upravit... . Otvorí sa dialógové okno Nastavení stránky ktoré je obdobné ako dialóg Tisk - model obr. 102-6.


   obr. 102-6

4. Časť Tiskárna/plotr:
   • V rozbaľovacej ponuke Název: vyberte svoju tlačiareň. Ponuka obsahuje všetky systémové tlačiarne nainštalované vo vašom počítači a uložené nastavenia tlačiarní - názvy s príponou .pc3. /Ak nemáte tlačiareň, vyberte ZWCAD Virtual Eps Plotter 1.0./
   • V rozbaľovacej ponuke Velikost: vyberte formát papiera na ktorý budete tlačiť /A4/.
   • Schématický náhľad znázorňuje formát papiera, šrafy tlačiteľnú plochu. Ak sa na okraji formátu zobrazuje červená čiara, celý výkres na zvolený formát papiera nevojde.
   • Skontrolujte či nastavenie jednotiek je v milimetroch.
5. Časť Orientace výkresu:
   • Budeme tlačiť Na šírku.
6. Časť Vykreslovaná oblast:
   • V rozbaľovacej ponuke Co vykreslit: ponecháme prednastavenú voľbu Rozvržení.
7. Časť Měřítko vykreslování:
   • V rozbaľovacej ponuke Měřítko: necháme prednastavenú mierku rozvrhnutia /papiera/ 1:1. /Mierku papiera sme už definovali - A4. Mierku vykresľovania výrezov nastavujeme až pre jednotlivé výrezy./
8. Časť Tabulka stylu vykreslování - určuje spôsob vykresľovania farieb, hrúbky a typu čiar:
   • Žádný - výkres sa vykreslí vo farbách nastavených vo výkrese /voľba pre farebnú tlačiareň/.
   • Monochrome - čiernobiela tlač /štandardná voľba pre čiernobielu tlač/.
   • Grayscale - výkres sa vykreslí v odtieňoch sivej farby.

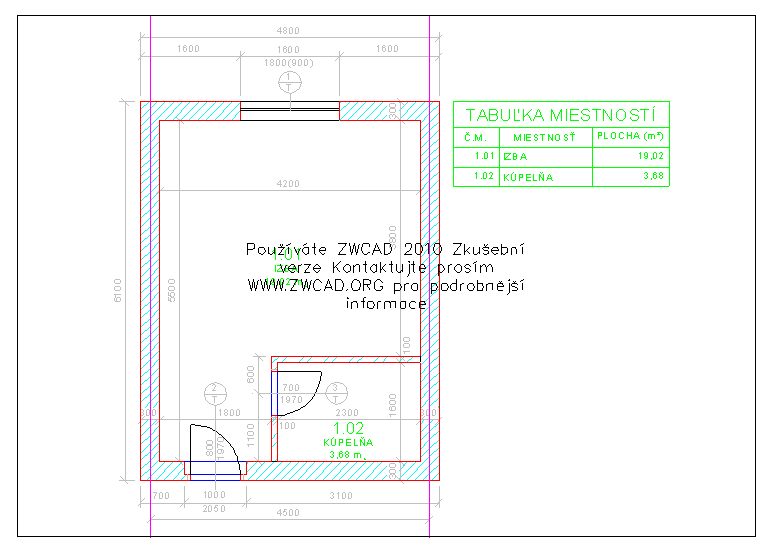

9. Tlačidlo Náhled.. - klepnutím na tlačidlo sa zobrazí výkres pred tlačou v detailnom náhľade obr. 102-7.
   Späť do dialógu sa môžeme vrátiť tlačidlom Esc, alebo pomocou ikony Konec v okne náhľadu.
10. Dialóg potvrdíme tlačidlom OK. Papier a tlačiteľná oblasť sa upraví podľa zadaných parametrov a výkres sa vytlačí. Nastavenie rozvrhnutia môžeme dodatočne kedykoľvek upraviť.

    Okno náhľadu pred tlačou:

    obr. 102-7

Výrezy

Paleta nástrojov Výřezy:

obr. 102-8

Výrez je v podstate pohľad do modelového priestoru. Ak urobíme akúkoľvek úpravu v modelovom priestore, zmena sa ihneď zobrazí vo všetkých výrezoch. Na jeden formát papiera /rozvrhnutie - Layout/ môžeme umiestniť ľubovoľné množstvo výrezov. V každom z týchto výrezov môžeme zobraziť inú časť výkresu. Štandardne je na novom rozvrhnutí /Layout/ prednastavený jeden výrez, ktorému teraz zmeníme veľkosť tak, aby zaberal požadovanú časť papiera. Pri nastavení veľkosti výrezu sa nezaoberáme obsahom výrezu. Nie je chybou, ak obsah upravovaného výrezu počas zmeny jeho veľkosti zmizne.

Zmena veľkosti výrezu:
Zmenu veľkosti výrezu vykonáme klepnutím na rámik výrezu, rámik sa označí a v jeho rohoch sa zobrazia modré uzlové body. Po klepnutí na niektorý z nich uzloný bod zmení farbu na červenú a pohybom myši môžeme upravovať veľkosť výrezu. Keď je veľkosť správna, klepneme na tlačidlo myši a označenie výrezu zrušíme klávesom Esc obr. 102-9.

obr.102-9

Posun výrezu:
Ak potrebujeme výrez na papieri posunúť, klepneme na hranicu výrezu, zobrazia sa uzlové body označujúce výrez. Výrez posunieme do požadovanej polohy štandardným príkazom Posun na paneli nástrojov Modifikace ako objekt. Pri nastavovaní veľkosti výrezu nesledujeme jeho obsah, len jeho hranicu obr. 102-10.

obr. 102-10

Nastavenie obsahu výrezu:
Obsah výrezu nastavujeme v záložke rozvrhnutia /Layout/ a meníme len pohľady MODEL a VÝKR v stavovom riadku.

1. Klepnutím na tlačidlo VÝKR v stavovom riadku, alebo poklepaním vo vnútri výrezu sa okolo výrezu zobrazí hrubý rámik ktorý nám zobrazuje pohľad do modelového priestoru. Ak máme v rozvrhnutí viac výrezov a neoznačil sa požadovaný, poklepeme myšou do požadovaného výrezu.
2. Kolieskom myši umiestnime do výrezu požadovanú časť výkresu /nastavenie mierky výkresu vo výreze/ a stlačením kolieska /ikona kurzora sa zmení na ruku/ a posunutím myši výkres vo výreze posunieme /nastavenie polohy výkresu vo výreze/ obr. 102-11.
3. Ak máme obsah výrezu nastavený, môžeme sa premiestniť späť do výkresového priestoru tlačidlom MODEL v stavovom riadku, alebo poklepaním na pracovnú plochu mimo výrezu. Po prechode do výkresového priestoru sa okolo výrezu zobrazí tenký rámik.

obr. 102-11

Nastavenie mierky výrezu:
Ak požadujeme, aby bol obsah výrezov výkresu vytlačený v presných mierkach, musíme ich nastaviť. Požadované mierky pre jednotlivé výrezy môžeme v rozvrhnutí /Layout/ nastaviť v režime MODEL, alebo aj v režime VÝKR vybrať štandardne predvolené mierky.

1. Klepnutím na rámik výrezu sa zobrazia modré uzlové body označujúce vybraný výrez. Aktuálna mierka výrezu sa zobrazuje v rozbaľovacej ponuke na paneli nástrojov Výřezy: obr. 102-8 a požadovanú mierku môžeme zmeniť len pomocou výberu z ponuky.

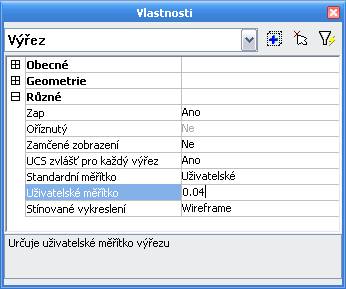

2. Ak sa požadovaná mierka nenachádza v zozname štandardných mierok, musíme doporučiť tzv. Uživatelské měřítko, ktoré nájdeme na palete Vlastnosti príkazu Vlastnosti na štandardnom paneli nástrojov. Hodnotu užívateľskej mierky získame vydelením hodnôt mierky /napr. pre mierku 1:25 je 0.04/. Po zapísaní hodnoty do položky pre Uživatelské měřítko sa obsah výrezu upraví obr. 102-12.
3. Správne nastavený obsah výrezu je vhodné uzamknúť v položke Zamčené zobrazení nastavením na Ano. Ak by sme neskôr chceli výrez upraviť, musíme ho najskôr odomknúť.
4. Panel Vlastnosti zavrieme a označenie výrezu zrušíme klávesom Esc.

obr. 102-12

Kreslenie objektov v rozvrhnutí /Layout/:
Na formát papiera môžeme dokresliť ľubovoľné objekty /napr. rámik výkresu, rozpisku a popis jednotlivých častí výkresu/. Pri kreslení do rozvrhnutia /Layout/ používame rovnaké príkazy ako pri kreslení do modelového priestoru. Na papier v rozvrhnutí kreslíme v mierke 1:1. Ak teda chceme na formát papiera dopísať napr. text veľkosti 2,5 mm, nastavíme jeho výšku na 2.5 jednotiek. Objekty nakreslené vo výkresovom priestore sa zobrazujú len v danom rozvrhnutí. Nezobrazujú sa v ostatných rozvrhnutiach ani v modelovom priestore obr. 102-13.

obr. 102-13

Vloženie nového výrezu :
Do voľného priestoru rozvrhnutia môžeme postupne ukladať ďalšie výrezy príkazom Jeden výřez , Křivkový výřez obr. 102-14.

obr. 102-14

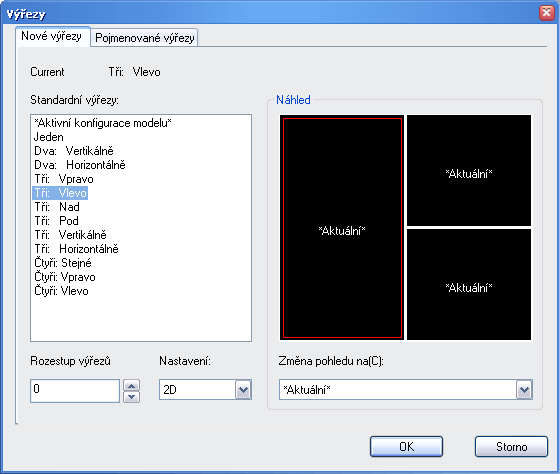

Viac výrezov naraz môžeme do rozvrhnutia vložiť príkazom Zobrazit dialog rozvržení obr. 102-15.

obr. 102-15

Mazanie výrezov:
Klepnutím na hranu výrezu označený výrez, alebo skupinu výrezov môžeme zmazať klávesom Del. Zmazať môžeme aj všetky výrezy rozvrhnutia.

Prekrývanie výrezov:
Výrezy môžu byť vložené jeden do druhého, alebo sa len vzájomne v jednom rozvrhnutí prekrývať.

Tlač rozvrhnutia výkresu /Layout/:

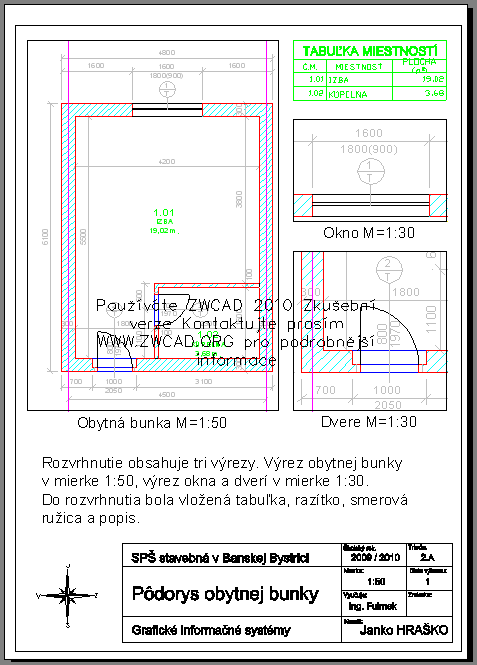

Po nastavení všetkých parametrov výkres skontrolujeme pomocou tlačidla Náhled.. v okne Tisk - Layoutn /ak sme ho nepremenovali/ a tlačidlom OK, alebo z rozvrhnutia /Layoutn/ príkazom Tisk sa otvorí okno Tisk - Layoutn a po potvrdení tlačidlom OK sa rozvrhnutie výkresu vykreslí obr. 102-16.

obr. 102-16

Skrytie hladín v aktuálnom výreze:
V jednotlivých výrezoch môžeme mať zobrazené rôzne hladiny. Ak potrebujeme vypnúť určité hladiny v niektorom z výrezov, postupujeme nasledovne:

1. Máme zobrazené rozvrhnutie s pripraveným výrezom, v ktorej chceme určitú hladinu vypnúť.
2. Poklepaním do vnútra výrezu, alebo tlačidlom VÝKR v stavovom riadku aktivujeme náhľad do modelového priestoru a okolo výrezu sa zobrazí hrubý rámik. /Ak sa hrubý rámik zobrazí okolo iného výrezu, klepneme myšou do výrezu, ktorý chceme upraviť./
3. V rozbaľovacej ponuke na paneli nástrojov Vlastnosti klepneme na hladinu, ktorú chceme v označenom výreze skryť. Klepnutím na štvrtú ikonu Zmrazit aktuální výřez ikona zošedne a po klepnutí mimo rozbaľovacej ponuky sa príslušná hladina skryje. Vo všetkých ostatných výrezoch, aj na záložke Model však zostane zobrazená obr. 102-17.


   obr. 102-17

   Ak hladinu vypneme pomocou prvej ikony žiarovky v rozbaľovacej ponuke so zoznamom ikon, hladina sa skryje vo všetkých výrezoch aj na záložke Model.
4. Premiestnime sa opäť do výkresového priestoru poklepaním myšou mimo výrez, alebo tlačidlom Model v stavovom riadku. Okolo výrezu sa zobrazí tenký rámček. Hladina v požadovanom výreze je skrytá.

 Preštudujte

Menu - Nápověda - Průvodce užívatele - Tvorba rozvržení výkresů s více pohledy - Tvorba a úpravy výřezů rozvržení.
Menu - Nápověda - Výukové videá - Create Layouts.Plot and Publish Drawings - Specify Page Setup Settings - PLAY.
