9.1 Vytvorenie bloku

  1. Nastavme aktuálnu hladinu základnú hladinu 0.
    /Ak vložíme blok do inej hladiny než základnej, uložia sa do neho aj vlastnosti tejto hladiny čo nemusí byť vždy výhodou. Výhodnejšie je vytvárať bloky v základnej hladine 0. Ak blok vytvorený v hladine 0 presunieme do inej hladiny, blok automaticky preberie vlastnosti tej hladiny, do ktorej sme ho premiestnili.
  2. Spustite príkaz Vytvořit blok na paneli nástrojov Kresli, alebo skratkou b v príkazovom riadku. Zobrazí sa dialógové okno Definice bloku.
  3. Do poľa Název: zadajte názov vytváraného bloku.
  4. V časti Objekty klepnite na tlačidlo Vybrat. Dialóg sa skryje. Vyberte vo výkrese objekty z ktorých sa má blok skladať a výber potvrďte klávesom Enter. Zobrazí sa dialóg s miniatúrou bloku a voľbou čo sa má stať s s označeným výberom po vytvorení bloku, štandardný výber je Převést na blok.
  5. V časti Referenčný bod klepnite na tlačidlo Označit, dialóg sa skryje. Pomocou uchopovacieho režimu, prípadne polárneho trasovania, zadajte polohu referenčného bodu bloku vo výkrese.
    /Zobrazia sa súradnice referenčného bodu. Súradnice nie je nutné zadávať, slúžia na presné vloženie bloku do výkresu a posun bloku vo výkrese./
  6. Po zadaní všetkých nastavení ukončíme dialóg tlačidlom OK a blok sa vytvorí obr. 91-1.

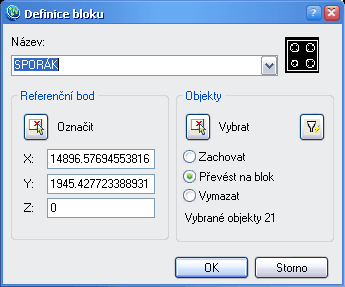

    obr. 91-1

  7. Vytvorenie bloku skontrolujeme klepnutím na ktorúkoľvek časť bloku vo výkrese. Celý blok sa označí a v mieste referenčného bodu sa zobrazí uzlový bod /modrý štvorček/, pomocou ktorého môžeme blok presúvať obr. 91-2.


    obr. 91-2


Príklad 35 - vytvorenie bloku

Do výkresu pôdorysu nakreslite na ľubovoľné miesto symbol dvojitej zásuvky obr. 91-3 a vytvorte z neho blok.


obr. 91-3

  1. Otvorte výkres pr35.dwg a nastavte štandardné prostredie.
  2. Vytvorte novú hladinu Elektrorozvody /farba - žlutá, typ - Continuous, hrúbka - 0.5 mm/ a nastavte ju aktuálnu.
  3. Vypnite zobrazovanie hrúbky čiary tlačidlom TLČ na lište Kresliace pomôcky obr. 23-1.
  4. Kreslenie symbolu dvojitej zásuvky:
    • Príkazom Oblouk /Střed, počátek konec/ nakreslite vnútorný oblúk zásuvky.
    • Príkazom Ekvidistanta nakreslite vonkajší oblúk zásuvky.
    • Príkazom Úsečka nakreslite úsečku zásuvky.
  5. Vytvorenie bloku zo symbolu zásuvky:
    • Príkazom Vytvořit blok definujte parametre bloku podľa obr. 91-4,5.

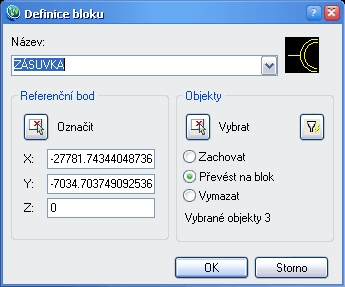

      obr. 91-4

      obr. 91-5
    • Zadané parametre bloku potvrďte tlačidlom OK a blok Zásuvka sa vytvorí.
  6. Kontrola bloku:
    • Zapnite zobrazovanie hrúbky čiary tlačidlom TLČ na lište Kresliace pomôcky obr. 23-1.
    • Vytvorenie bloku skontrolujeme klepnutím na ktorúkoľvek časť bloku vo výkrese. Celý blok sa označí a v mieste referenčného bodu sa zobrazí uzlový bod /modrý štvorček/, pomocou ktorého môžeme blok presúvať.
    • Dvojklikom na ktorúkoľvek časť bloku vo výkrese sa zobrazí okno Editace reference so zoznamom všetkých blokov výkresu /Externé referencie popisuje kapitola 11./ obr. 91-6.

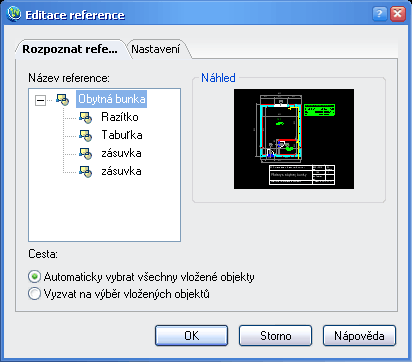

      obr. 91-6

    • Skontrolujte vloženie bloku a uložte výkres.


     Preštudujte

    Menu - Nápověda - Průvodce užívatele - Tvorba objektů - Tvorba bloků.
    Menu - Nápověda - Výukové videá - Share Data Between Drawings and Applications - Attach and Manage External References - PLAY.
