3.1. Kreslenie základných objektov

Začneme snáď najčastejšie používanými príkazmi v staviteľstve  úsečkou, obdĺžnikom, krivkou a kružnicou.

Kreslenie a úpravy objektov v novej verzii programu ZWCAD je intuitívne a užívateľsky prívetivé. Detailný popis funkcií príkazov programu ZWCAD nie je cieľom materiálu pre štúdium základnej orientácie v systémoch CAD. Cielené odkazy na ďalšie študijné materiály na konci každej kapitoly umožňujú čitateľovi preštudovať problematiku o ktorú má záujem do detailov.

Úsečka

1. Menu - Kresli - Úsečka
2. Ikona Úsečka na paneli nástrojov Kresli
3. Príkaz line
4. Príkazová skratka l

Postup pri kreslení popisuje príklad 1.

Obdĺžnik

1. Menu - Kresli - Obdélník
2. Ikona Obdélník na paneli nástrojov Kresli
3. Príkaz _rectang
4. Príkazová skratka rec

Postup pri kreslení popisuje príklad 4.

Príklad 4

Použitie príkazu Obdélník . Ukážka postupu pri kreslení objektov fasády.

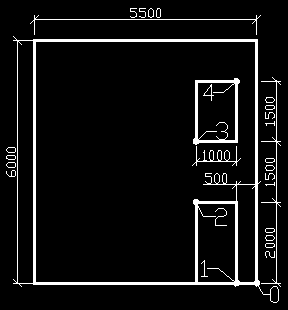

Do steny s rozmermi 5500 mm x 6000 mm nakreslite dvere a okno podľa obr. 31-1.

obr. 31-1

1. Otvorte si štandardný výkres a nastavte štandardné prostredie programu ZWCAD.
2. Stena - nástrojom nakreslite obdĺžnik 5500 x 6000.
3. Dvere - medzerníkom zopakujte posledný príkaz, alebo kliknite na .
4. 1. bod dverí - kurzor presuňte nad bod 0, pri kurzore sa zobrazí koncový bod, neklikajte, ale pomaly posúvajte kurzor k bodu 1, zobrazí sa trasovacia čiara.
5. Zadajte posunutie dverí v smere trasovania 500 a stlačte Enter.
6. 2. bod dverí - kurzor presuňte k bodu 2 a zadajte súradnice -1000 a 2000.
7. Okno - medzerníkom zopakujte posledný príkaz, alebo kliknite na .
8. 1. bod okna - kurzor presuňte nad bod 2, pri kurzore sa zobrazí koncový bod, neklikajte, ale pomaly posúvajte kurzor k bodu 3, zobrazí sa trasovacia čiara.
9. Zadajte posunutie dverí v smere trasovania 1500 a stlačte Enter.
10. 2. bod okna - kurzor presuňte k bodu 4 a zadajte súradnice 1000 a 1500.

Krivka

1. Menu - Kresli - Křivka
2. Ikona Křivka na paneli nástrojov Kresli
3. Príkaz pline
4. Príkazová skratka pl

Postup pri kreslení popisuje príklad 5.

Príklad 5

Kreslenie stien a priečok, použitie príkazu křivka a ekvid .

obr. 31-2

1. Otvorte si štandardný výkres a nastavte štandardné prostredie programu ZWCAD.
2. Základy - nástrojom nakreslite obdĺžnik 4800 x 6100.
3. Kliknite na príkaz ekvid , zadajte vzdialenosť 300 a potvrďte tlačidlom Enter.
4. Vyberte obdĺžnik, kliknite dovnútra obdĺžnika a ukončite príkaz.
5. Priečky - kliknite na príkaz křivka .
6. 1. bod priečky - kurzor presuňte nad bod 0, pri kurzore sa zobrazí značka koncový bod, neklikajte, ale pomaly posúvajte kurzor k bodu 1, zobrazí sa trasovacia čiara.
7. Zadajte posunutie priečky v smere trasovania 1800 a stlačte Enter.
8. 2. bod priečky - kurzor posúvajte k bodu 2, keď sa zobrazí trasovacia čiara zadajte vzdialenosť 1700 a potvrďte tlačidlom Enter.
9. 3. bod priečky - kurzor posúvajte k bodu 3, zobrazí sa trasovacia čiara. V tesnej blízkosti bodu 3, keď sa zobrazí značka kolmo uchytenia objektu klepnite na ľavé tlačidlo myši, krivka je nakreslená. Príkaz ukončite tlačidlom Enter.
10. Vnútorná hrana priečky - kliknite na príkaz ekvid , zadajte vzdialenosť 100 a potvrďte tlačidlom Enter.
11. Vyberte priečku, kliknite dovnútra malého obdĺžnika a ukončite príkaz.
    Pôdorys stien podľa zadania je hotový.

Kružnica

1. Menu - Kresli - Kružnice
2. Ikona Kružnice  na paneli nástrojov Kresli
3. Príkaz circle
4. Príkazová skratka c

obr. 31-3

Pri zadávaní stredov kružníc a oblúkov nám ZWCAD umožňuje použiť špeciálny prípad uchopenia  Dočasný bod trasovania  na palete nástrojov Uchopení objektů, alebo z miestnej ponuky kliknutím na pravé tlačidlo myši so stlačeným tlačidlom Shift. Príkaz zapne trasovanie pre zadanie bodu. Umožňuje zadávať polohu nového objektu od nakreslených objektov v určitej vzdialenosti do dvoch smerov X aj Y. /Samotná funkcia OTRAS umožňuje hľadať bod uchytenia len v jednom smere X alebo Y./

Príkaz tt zadajte vždy až po spustení príkazu kresliť.

Postup pri kreslení popisuje príklad č.6.

 Preštudujte

Tvorba jednoduchých objektů str. 63, Používání polárního trasování a polárního kroku str. 58
Kreslení, Trasování


Príklad 6

Vkladanie objektov pomocou funkcie Dočasný bod trasovania .

Pri použití Dočasného bodu trasovania je výhodné nechať aktívny len jeden z režimov trvalého uchopenia objektu.

obr. 31-4

1. Otvorte si štandardný výkres a nastavte štandardné prostredie programu ZWCAD.
2. Deaktivujte všetky trvalé režimy uchytenia okrem režimu Koncový.
3. Štvorec - nakreslite štvorec s hranou 600 obr. 31-4.
4. Kružnica - spustite príkaz Kružnice , ZWCAD vás vyzve k zadaniu súradníc stredu kružnice.
5. Stred kružnice - klepnite na ikonu Dočasný bod trasovania , alebo zadajte skratku tt a presuňte kurzor do bodu 0.
6. Keď sa zobrazí značka koncového uchopenia posúvajte kurzor k bodu 1. Keď sa zobrazí horizontálna trasovacia čiara zapíšte do poľa dynamického zadania vzdialenosť 150 a potvrďte Enter.
7. Posúvajte kurzor k bodu 2,  keď sa zobrazí vertikálna trasovacia čiara zapíšte vzdialenosť 150 a potvrďte Enter.
8. Polomer kružnice - na vyzvanie zadajte polomer kružnice 80 a potvrďte Enter.

Pochopiť funkciu trasovania v systémoch CAD znamená pochopiť kde - v ktorom bode sa pri kreslení práve nachádza počiatok užívateľského súradnicového systému USS. Napriek istým odlišnostiam zadávania súradníc v systémoch CAD je princíp trasovania takmer rovnaký.

Zadanie úlohy

Vyskúšajte a precvičte si kreslenie objektov /úsečka, kružnica, bod,.../ v definovanej vzdialenosti od nakreslených objektov pomocou funkcie Dočasný bod trasovania. S výhodou si môžete v tomto zadaní precvičiť režimy uchopenia objektu /koncový, stred, polovina, priesečník/. Presne definujte vzdialenosti medzi objektmi, presné zadávanie rozmerov objektov nie je v tomto zadaní dôležité.

späť

Štefan Fulmek  ZWCAD v staviteľstve
