Vzhľad kót definuje kótovací štýl. Štandardná šablóna obsahuje jeden kótovací
štýl s názvom ISO-25. Tento kótovací štýl môžeme upraviť, alebo vytvoriť
nový, svoj vlastný štýl. Nastavenie kótovacieho štýlu je závislé na mierke, v
ktorej budeme výkres tlačiť. Náš štandardný výkres /vzor_M50.dwt/ obsahuje kótovací štýl s
názvom M50 so základnými nastaveniami používanými v staviteľstve pre tlač
výkresov v mierke M=1:50.
Ak zmeníme nastavenie kótovacieho štýlu, upravia sa nie len nové kóty, ale aj
kóty, ktoré sú už vytvorené. Kótovací štýl môžeme kedykoľvek vo výkrese upraviť.
Nastavenie kótovacieho štýlu môžeme medzi výkresmi prenášať, alebo uložiť do
šablóny výkresu /moja_sablona.dwt/, aby sme ho nemuseli nastavovať znova v
nových výkresoch /kapitola 1.4/.
Nastavenie kótovacieho štýlu:

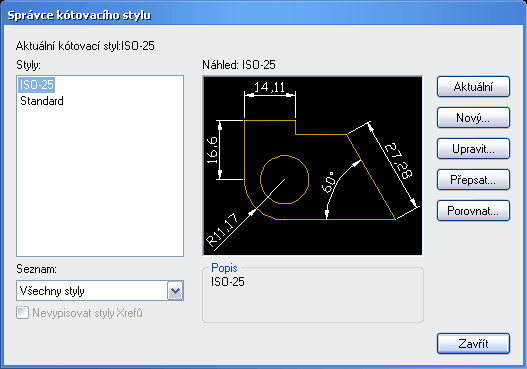

1. Otvorme dialógové okno Správce kótovacího stylu /Menu - Formát -
Kótovací styl/ obr. 71-1.
obr. 71-1

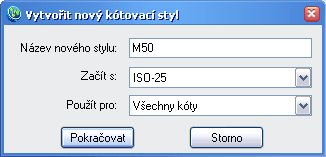

2. Vytvorme nový kótovací štýl s názvom M50. Klepnite na tlačidlo
Nový... Aby sme nemuseli nastavovať veľa parametrov, zvolíme za základ štýl
ISO-25. Položky v okne Vytvořit nový kótovací styl zadajte podľa
obr. 71-2 a klepnite na tlačidlo Pokračovat.
obr. 71-2

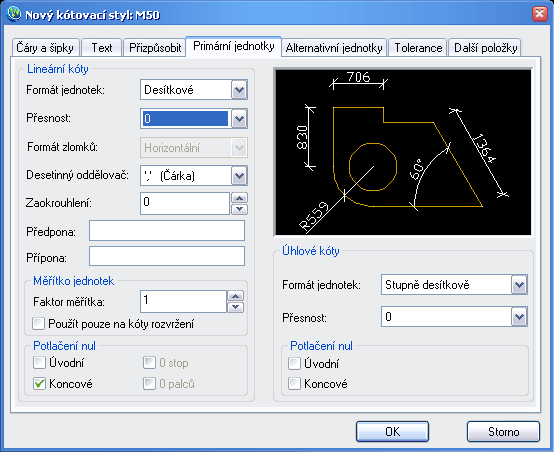

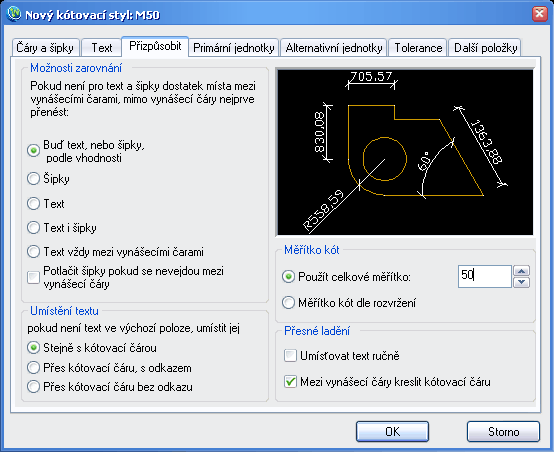

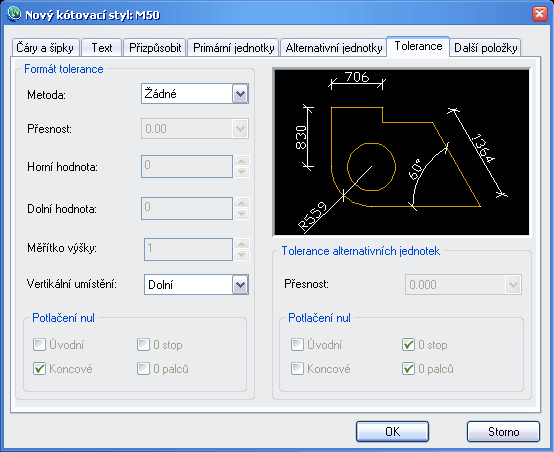

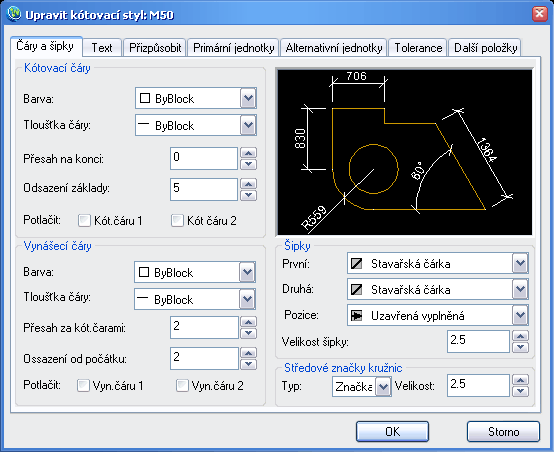

3. Úplný zoznam parametrov nastavenia nového kótovacieho štýlu M50 pre

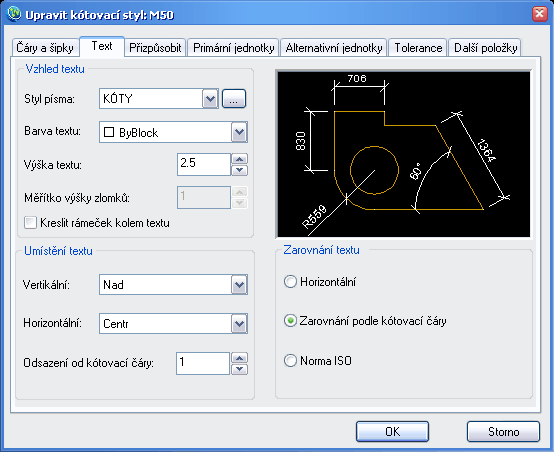

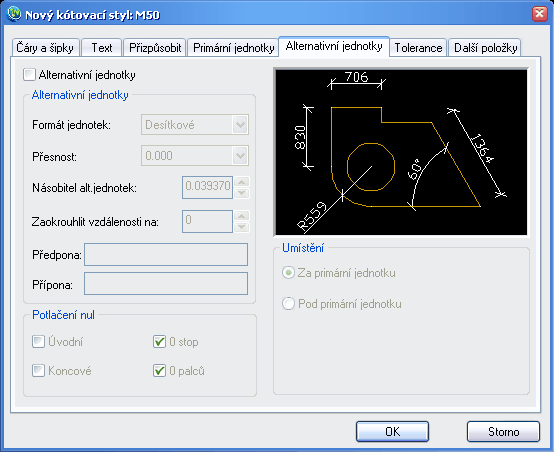

kótovanie dĺžkových kót v staviteľstve získate kliknutím na miniatúry obrázkov
jednotlivých kariet dialógového okna Úpravy kótovacího stylu:M50:
obr. 71-3 |
obr. 71-4 |
obr. 71-41 |
obr. 71-5 |
obr. 71-6 |
obr. 71-7 |
obr. 71-8 |
obr. 71-9 |
obr. 71-10 |

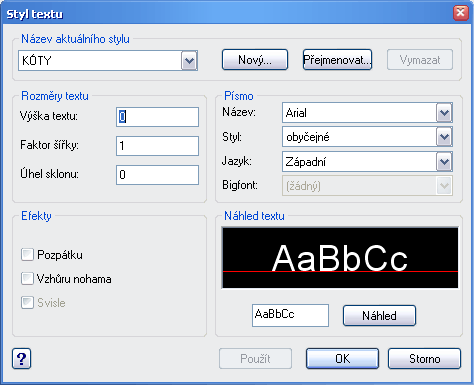

4. Obrázok 71-41 znázorňuje formát nastavenia štýlu textu /Menu - Formát -
 Písmo.../.
Všimnite si nastavenie výšky textu 0. Takéto nastavenie umožňuje
nastavovať výšku textu pri každom spustení príkazu pre písanie textu. Pri
kótovaní sa výška textu kóty nastaví podľa parametra na karte Text obr.
71-4.

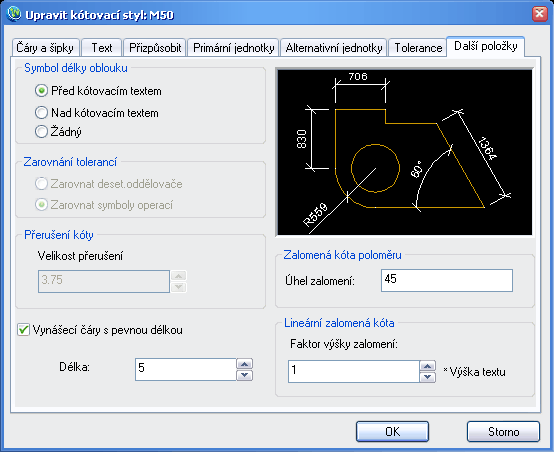

5. Obrázok 71-9 znázorňuje voľbu formátu nastavenia vynášacích čiar s pevnou
dĺžkou v staviteľstve.

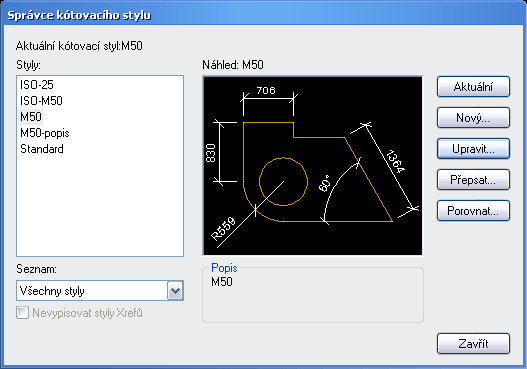

6. Vytvorený nový štýl M50 pre kótovanie dĺžkových kót nastavte ako Aktuální a zatvorte
okno Správce kótovacího stylu obr. 71-10.
Nastavenie výnimky kótovacieho štýlu.
V kótovacom štýle M50 sme nastavili namiesto šípky stavbársku čiarku,
ktorá sa bude vykresľovať aj pri kótovaní uhlov, polomerov, priemerov,
zalomených kót a odkazov. Problém je možné riešiť pomocou ďalších nových štýlov,
alebo pomocou nastavenia výnimiek kótovacieho štýlu pre vybrané kótovanie.
Postup:
- Otvorte dialógové okno Správce kótovacího stylu /Menu - Formát -
Kótovací styl/ a klepnite na tlačidlo Nový... /obr. 71-1/.

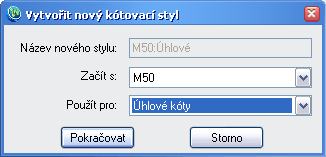

- Položky v okne Vytvořit nový kótovací styl vyberte podľa
obr. 71-11 a klepnite na tlačidlo Pokračovat.
obr. 71-11

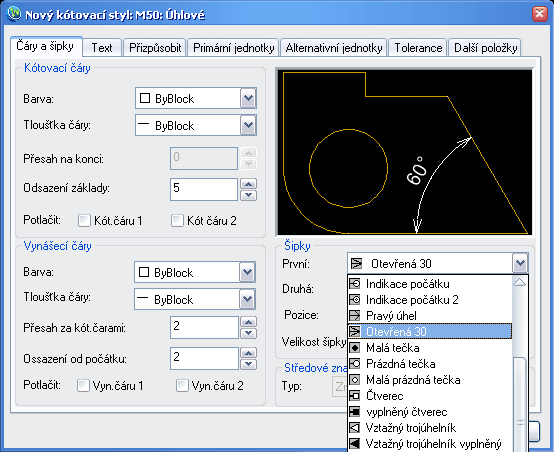

- Na karte Čáry a šipky okna Nový kótovací styl: M50: Úhlové
vyberte šípku Otevřená 30 a potvrďte tlačidlom OK obr. 71-12.
obr. 71-12

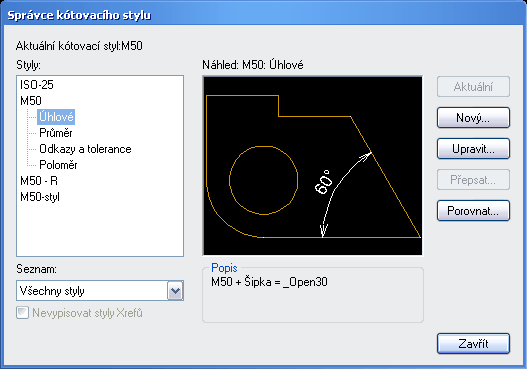

- Skontrolujte, či je kótovací štýl M50 aktuálny a tlačidlom
Zavřít zatvorte okno. Všetky výnimky kótovacieho štýlu sa pri kótovaní
podľa štýlu M50 budú uplatňovať automaticky obr. 71-13.
obr. 71-13

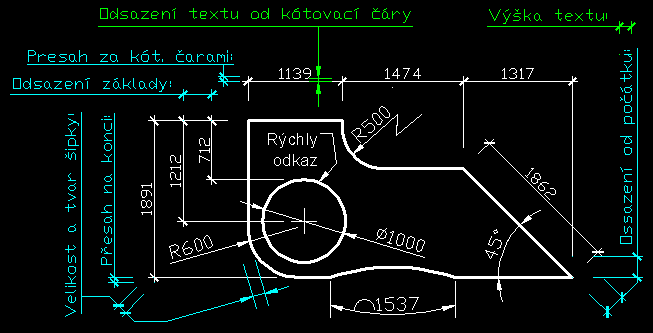

Nastavenie základných parametrov geometrie kótovania znázorňuje obr.
71-14.
obr. 71-14
 Preštudujte
 Menu - Nápověda - Průvodce
užívatele - Kóty a tolerance - Použití kótovacích
stylů.
Výukové videá
- Menu - Nápověda - Výukové videa - karta Vyhledávat -
Zadejte hledané klíčové slovo: dimension
/Creates and modifies dimension styles/
- Názvy videí ktoré obsahujú kľúčové slová sú zvýraznené na
modro.
- Tlačidlom PLAY spustite video.
 Zadanie úlohy
- Preštudujte si nastavenie výnimky kótovacieho štýlu M50 - Odkazy a
tolerance.
- Vytvorte si výnimku štýlu M50 podľa svojich potrieb.
