Otočenie
Vytvorené objekty, alebo skupiny objektov môžeme otočiť o požadovaný uhol
príkazom Natočit
.
- Menu - Modifikace - Natočit
- Ikona Natočit
na paneli
nástrojov Modifikace.
- Príkaz: ROTATE
- Príkazová skratka: ro
-
Menu - Nápověda - Výukové videá - Modify Objects -
Rotate Objects - PLAY
Mierka
Vytvorené objekty
/skupiny objektov, bloky, skupiny blokov/ môžeme zmenšiť, alebo zväčšiť v
požadovanej mierke príkazom Měřítko
.
- Menu - Modifikace - Měřítko
- Ikona Měřítko
na paneli
nástrojov Modifikace.
- Príkaz: SCALE
- Príkazová skratka: sc
-
Menu - Nápověda - Výukové videá - Modify Objects -
Scale Objects - PLAY
Použitie príkazov Natočit
a mierka
si
ukážeme na úpravách plynového sporáku príklad 18.
 Príklad 18Upravte detaily plynového sporáku podľa
obr. 310-1 pomocou príkazov:
- Natočit
využitím funkcie prírastkový uhol polárneho trasovania.
- Zrcadlit
využitím uchopenia polovice hrán sporáku pre osi zrkadlenia.
- Měřítko
využitím voľby Reference.
obr. 310-1
- Otvorte výkres pr18.dwg a nastavte
štandardné prostredie .
- Menu - Nástroje - Nastavení kreslení... -
záložka Polární trasování - nastavte Přírůstkový úhel
na 45.
- Spustite príkaz Natočit
 , vyberte horák a ukončite výber tlačidlom Enter.
- Zadajte základný - referenčný bod uchopením stredu kružnice.
- Polárnym trasovaním nájdite uhol 45 stupňov obr. 310-2.
- Zrkadlením
vytvorte horizontálne a vertikálne kópie horákov obr. 310-3.
- Zadajte príkaz Měřítko
,
vyberte ľavý dolný horák a zadajte základný bod uchopením stredu
kružnice horáku.
- Na výzvu Určit měrítko: do poľa dynamického zadania
zadajte 0.75 obr. 310-4 (měřítko=60mm/80mm=0.75).
- Porovnajte výsledok s obr. 310-1 a uložte súbor.
Natočit
obr. 310-2 |
Zrcadlit
obr. 310-3
|

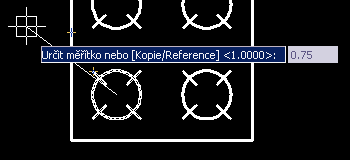

Měřítko
obr. 310-4
|
