3.9. Príkazy na úpravy objektov /pole /.


Pole

Na viacnásobné kopírovanie objektov v pravidelných rozstúpeniach používame príkaz pole.
Príkazom pole môžeme kopírovať objekty do radov a stĺpcov - obdĺžnikové pole, alebo do kruhu - kruhové pole.
  1. Menu - Modifikace - Pole
  2. Ikona Pole na paneli nástrojov Modifikace.
  3. Príkaz: ARRAY
  4. Príkazová skratka: ar
  5. Menu - Nápověda - Výukové videá - Modify Objects - Create an Array of Objects - PLAY


Príklad 17

Použitie príkazu pole si ukážeme pri kreslení plynového sporáka.

Pomocou príkazu pole nakreslite plynový sporák podľa obr. 39-1.


obr. 39-1

  1. Otvorte nový štandardný výkres, nastavte štandardné prostredie.
  2. Nakreslite štvorec s hranou 600 mm.
  3. Pomocou dočasného bodu trasovania nakreslite kružnicu s polomerom 80 mm a úsečku 60 mm.
  1. Kruhové pole - spustite príkaz pole , vyberte kruhové pole, klepnite na tlačidlo Vybrať objekty, vyberte úsečku a ukončite výber tlačidlom Enter.
  2. Klepnite na tlačidlo Střed: a nájdite stred kružnice uchopením za stred.
  3. Zadajte celkový počet prvkov 4 a uhol vyplnenia 360 obr. 39-2.
  4. Tlačidlami Náhled skontrolujte výsledok a tlačidlom Přijmout ukončite príkaz obr. 39-3,4.

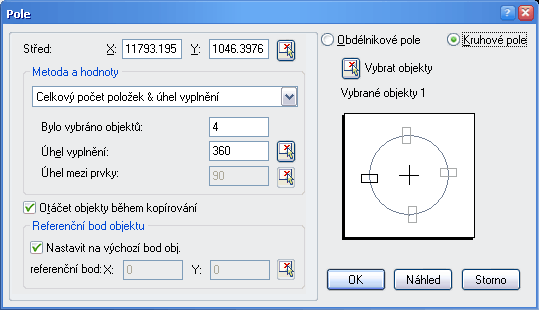

obr. 39-2


obr. 39-3


obr. 39-4

  1. Obdĺžnikové pole - spustite príkaz pole , vyberte obdélnikové pole.
  2. Zadajte 2 riadky a 2 stĺpce.
  3. Klepnite na tlačidlo Vybrať objekty, vyberte horák obr. 39-3 a ukončite výber tlačidlom Enter.
  4. Zadajte zápornú medzeru medzi riadkami -300 a kladnú medzi stĺpcami 300 obr. 39-5.
  5. Tlačidlami Náhled skontrolujte výsledok a tlačidlom Přijmout ukončite príkaz obr. 39-6,4.
  6. Uložte súbor.

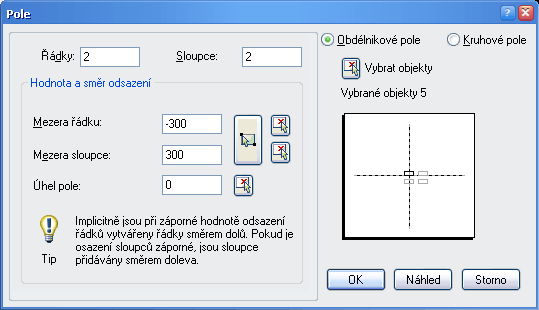

obr. 39-5


obr. 39-6

Otočenie a úpravu mierky horáku dokončíme v príklade 18.
