3.6. Príklady na úpravy objektov.

Opačnou funkciou príkazu rozlož je funkcia spájania objektov. Program ZWCAD nemá príkaz pre spájanie úsečiek ktoré sa nachádzajú v jednej priamke. Ako môžeme postupovať pri spájaní takýchto úsečiek si ukážeme v príklade 12.


Príklad 12

Upravte dvojice úsečiek obr. 36-1tak, aby vznikla len jedna úsečka:

  1. Dĺžky 3000 mm
  2. Dĺžky 2000 mm.

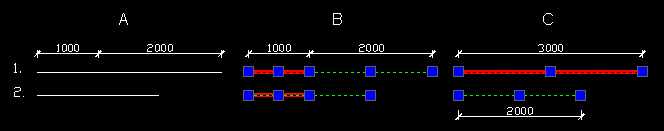

obr. 36-1

Obrázok 36-1 znázorňuje:

  1. A - neoznačené dve úsečky na jednej priamke spojené v koncových bodoch.
    B - označené dve úsečky na jednej priamke spojené v koncových bodoch.
    C - po úpravách na jednu úsečku dĺžky 3000 mm.
  2. A - neoznačené dve úsečky na jednej priamke, ktoré sa navzájom prekrývajú.
    B - označené dve úsečky na jednej priamke, ktoré sa navzájom prekrývajú.
    C - po úpravách na jednu úsečku dĺžky 2000 mm.
Úprava objektu pomocou posunutia uzlového bodu.

obr. 36-2


Príklad 13

Použitie príkazu ořež pri úprave rámu okna fasády, alebo pri čistení napojenia stien.

Upravte rám okna podľa obr. 36-3.


obr. 36-3

  1. Otvorte výkres pr13.dwg, nastavte štandardné prostredie.
  2. Úsečku 1-2 nakreslite pomocou dočasného bodu trasovania 0 vo vzdialenosti 400 a uchytenia kolmo.
  3. Spustite príkaz ořež , klepnite na objekty /priečku/ alebo ich vyberte krížením pokiaľ sa má orezať objekt , ktorý chcete orezať a potvrďte tlačidlom Enter.
  4. Klepnite do časti objektu, ktorú chcete zmazať - body 4 a 5.
  5. Skontrolujte výsledok a uložte súbor.


 obr. 36-4

Rovnakým postupom by sme mohli upravovať ostatné rámy okien fasády.
Rýchlejší postup úpravy si ukážeme na príklade 14.


Príklad 14

Použitie príkazu kopíruj pre viacnásobné kopírovanie rovnakej skupiny objektov fasády.

Upravte rámy horných okien fasády podľa obr. 36-5.


obr. 36-5

  1. Otvorte výkres pr14.dwg, nastavte štandardné prostredie.
  2. Zmažte vnútorné rámy okien 1 a 2 obr. 36-6.
  3. Spustite príkaz kopíruj , vyberte oknom upravený vnútorný rám okna 0 a potvrďte tlačidlom Enter.
  4. Referenčný bod nájdite uchopením bodu 0, súradnice posunu nájdete uchopením bodu 1 a klepnutím a bodu 2 a klepnutím.
  5. Príkaz ukončite tlačidlom Enter /Esc/.
  6. Porovnajte výsledok s obr. 36-5 a uložte súbor.

Výber vnútorného rámu okna pre kopírovanie.

obr. 36-6
