3.2. Spôsoby výberu /označenia/ objektov

Objekt vyberáme ľavým klepnutím myšou. Vybratý objekt označujú modré uzlové body obr. 32-1.


obr. 32-1

  1. Neoznačený - nevybraný objekt nemá modré uzlové body.
  2. Označený - vybratý objekt obsahuje 1 entitu - 1 blok tvoriaci štvorec.
  3. Označený - vybratý objekt obsahuje 4 entity - všetky sú vybrané a tvoria štvorec.

V programe ZWCAD nájazd myši na objekt nespôsobí zvýraznenie.

Priame úpravy môžeme robiť len na označených objektoch.


Výber oknom

  1. Do kresliacej plochy klepnite myšou vľavo od vyberaných objektov.
  2. Posúvajte myš vpravo, výberový obdĺžnik je modrý .
  3. Klepnite myšou, objekty ležiace vo vnútri obdĺžnika celé sa označia.


Výber krížením

  1. Do kresliacej plochy klepnite myšou vpravo od vyberaných objektov.
  2. Posúvajte myš vľavo, výberový obdĺžnik je zelený obr. 32-2.
  3. Klepnite myšou, označia sa nie len objekty ktoré ležia vo vnútri obdĺžnika celé, ale aj objekty krížiace sa s výberovým obdĺžnikom.
Výber krížením

obr. 32-2
Vybrané objekty krížením

obr. 32-3

Rovnaký výber obr. 32-2 oknom nevyberie žiadnu entitu, lebo žiadna entita neleží vo výberovom okne celá.

Všetky objekty vo výkrese môžeme vyberať kombináciou kláves Ctrl+A.


Výber objektov pomocou dialógu

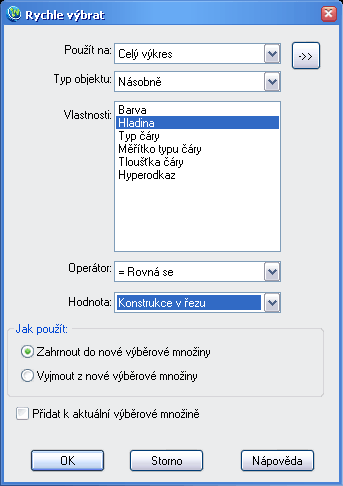

Pri výbere objektov väčších výkresov nám ZWCAD ponúka výber objektov pomocou dialógového okna Rychle vybrat obr. 32-4


obr. 32-4

  1. Menu - Nástroje - Rychle vybrat...
  2. Príkaz: QSELECT
  3. F1 Menu - Nápověda - karta Vyhledávat - QSELECT
  4. Menu - Nápověda - Výukové videá - Modify Objects - Quick Select - PLAY


 Preštudujte

Menu - Nápoveda - Výukové videá - Modify Objects - Select objects - PLAY


Zadanie úlohy

  • Stiahnite si cvičný výkres a precvičte si na ňom funkciu výberu objektov oknom a krížením.

  • Vyskúšajte si možnosti príkazu Rychle vybrat... na cvičnom výkrese obr. 32-4.
