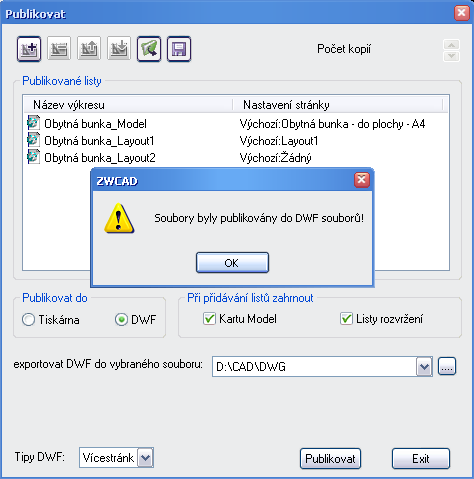

10.4 Publikovanie výkresuPublikovaniePublikovanie ponúka ľahký spôsob tvorby tlačenej, alebo elektronickej výkresovej dokumentácie. Elektronická výkresová dokumentácia (sada) je digitálny ekvivalent papierovej sady vykresľovaných výkresov. Elektronickú výkresovú sadu vytvoríte publikovaním výkresov do súboru DWF (Design Web Format). Celú sadu listov môžeme publikovať pomocou príkazu Publikovat obr.10.4.1.
Jedným klepnutím môžeme vytvoriť elektronickú výkresovú sadu publikovaním
sady listov do jedného viaclistového súboru DWF. Papierovú výkresovú sadu
môžeme vytvoriť publikovaním sady listov na plotri pomenovanom v nastavení
stránky každého listu. Zostavením sady výkresov pomocou dialógového okna
Publikovat môžeme publikovať a uložiť zoznam ako súbor DSD (Drawing
Set Descriptions). Sadu výkresov môžeme upraviť pre určitého užívateľa a
postupne pridávať alebo odstraňovať listy.
|
